- Membatasi Arus:Reaktansi induktif meningkatkan impedansi rangkaian, yang membatasi aliran arus.
- Mengatur Tegangan:Reaktansi induktif dapat digunakan untuk mengatur tegangan dalam rangkaian, karena dapat menggeser fase dan mengubah besarnya tegangan.
- Menyimpan Energi:Induktor menyimpan energi dalam medan magnetnya, yang dapat dilepaskan kembali ke rangkaian saat diperlukan.
Contoh Praktis
Reaktansi induktif memiliki banyak aplikasi praktis, antara lain:
- Trafo:Reaktansi induktif digunakan dalam trafo untuk mengisolasi dan menaikkan atau menurunkan tegangan.
- Motor Induksi:Reaktansi induktif digunakan dalam motor induksi untuk menghasilkan torsi.
- Filter:Reaktansi induktif digunakan dalam filter untuk memblokir atau melewatkan frekuensi tertentu.
Induktor dan Reaktansi Induktif
Induktor adalah komponen listrik pasif yang menyimpan energi dalam medan magnet. Reaktansi induktif adalah hambatan yang diberikan oleh induktor terhadap aliran arus bolak-balik (AC).
Jenis-Jenis Induktor
- Induktor Inti Udara: Induktor yang tidak memiliki inti magnetik.
- Induktor Inti Besi: Induktor yang memiliki inti magnetik yang terbuat dari besi.
- Induktor Inti Ferit: Induktor yang memiliki inti magnetik yang terbuat dari ferit.
Hubungan antara Induktansi dan Reaktansi Induktif
Induktansi (L) adalah ukuran kemampuan induktor untuk menyimpan energi dalam medan magnet. Reaktansi induktif (XL) adalah hambatan yang diberikan oleh induktor terhadap aliran arus AC dan sebanding dengan induktansi:
XL = 2πfL
di mana f adalah frekuensi arus AC.
Contoh Penggunaan Induktor dalam Rangkaian Listrik
- Sebagai penyearah dalam catu daya AC-DC.
- Sebagai filter dalam rangkaian elektronik.
- Sebagai kumparan induktor dalam motor dan transformator.
Aplikasi Reaktansi Induktif
Reaktansi induktif memainkan peran penting dalam berbagai aplikasi teknik. Aplikasi ini memanfaatkan sifat induktif kumparan untuk mengontrol arus dan tegangan dalam suatu rangkaian.
Aplikasi dalam Sistem Listrik
- Kompensasi Daya Reaktif:Reaktor induktif digunakan untuk mengimbangi daya reaktif kapasitif yang dihasilkan oleh beban induktif, seperti motor dan transformator. Ini membantu meningkatkan faktor daya dan mengurangi kerugian daya.
- Perlindungan Arus Lebih:Reaktor induktif membatasi arus hubung singkat dalam suatu rangkaian dengan menciptakan hambatan induktif. Ini melindungi peralatan dari kerusakan akibat arus yang berlebihan.
- Filter Harmonik:Reaktor induktif digunakan dalam filter harmonik untuk menekan harmonik arus dan tegangan yang dapat mengganggu peralatan sensitif.
Aplikasi dalam Elektronik
- Induktor:Reaktor induktif digunakan sebagai induktor dalam rangkaian elektronik, seperti filter dan osilator. Induktor ini menyimpan energi dalam medan magnetnya dan melepaskannya secara terkontrol.
- Transformator:Reaktor induktif digunakan sebagai kumparan dalam transformator untuk mengubah tegangan dan arus bolak-balik. Induktansi kumparan menentukan rasio transformasi transformator.
- Motor Listrik:Reaktor induktif digunakan dalam motor listrik untuk menghasilkan medan magnet yang berputar. Medan magnet ini berinteraksi dengan medan magnet pada rotor, menghasilkan gaya yang menggerakkan motor.
Aplikasi dalam Telekomunikasi
- Kumparan Pemuat:Reaktor induktif digunakan sebagai kumparan pemuat dalam jalur telepon untuk meningkatkan jangkauan dan mengurangi redaman sinyal.
- Filter Frekuensi:Reaktor induktif digunakan dalam filter frekuensi untuk memisahkan sinyal pada frekuensi yang berbeda. Induktansi kumparan menentukan frekuensi cut-off filter.
- Antena:Reaktor induktif digunakan dalam antena untuk menyesuaikan impedansi antena dan meningkatkan efisiensi radiasi.
Dampak Reaktansi Induktif pada Sistem Listrik
Reaktansi induktif memiliki pengaruh yang signifikan pada sistem listrik, terutama pada sistem arus bolak-balik (AC). Dampak ini dapat mempengaruhi faktor daya, efisiensi, dan stabilitas sistem.
Berikut adalah beberapa dampak reaktansi induktif pada sistem listrik:
Pengaruh pada Faktor Daya
Reaktansi induktif menyebabkan pergeseran fasa antara tegangan dan arus dalam rangkaian AC. Pergeseran fasa ini menghasilkan faktor daya yang lebih rendah, yang merupakan ukuran efisiensi transfer daya dalam sistem. Faktor daya yang rendah dapat menyebabkan kerugian daya dan pemanasan berlebih pada komponen sistem.
Pengaruh pada Efisiensi
Faktor daya yang rendah yang disebabkan oleh reaktansi induktif juga dapat menurunkan efisiensi sistem listrik. Daya reaktif yang mengalir melalui sistem akibat reaktansi induktif tidak melakukan kerja yang bermanfaat dan dapat menyebabkan kerugian daya tambahan.
Reaktansi induktif adalah perlawanan terhadap perubahan arus listrik yang disebabkan oleh induktansi. Hal ini dapat dianalogikan dengan Dioda Tunnel , yang memiliki karakteristik resistansi negatif pada tegangan bias tertentu. Ketika arus listrik melalui kumparan induktif, medan magnet yang dihasilkan akan melawan perubahan arus, sehingga menyebabkan reaktansi induktif.
Reaktansi induktif ini berbanding lurus dengan frekuensi dan induktansi, dan dapat membatasi aliran arus dalam rangkaian AC.
Pengaruh pada Stabilitas
Dalam beberapa kasus, reaktansi induktif yang berlebihan dapat menyebabkan ketidakstabilan sistem listrik. Hal ini dapat terjadi ketika reaktansi induktif menyebabkan pergeseran fasa yang besar antara tegangan dan arus, yang dapat menyebabkan resonansi dan lonjakan tegangan yang tidak terkendali.
Langkah-langkah Mitigasi
Untuk mengurangi dampak negatif reaktansi induktif pada sistem listrik, beberapa langkah mitigasi dapat dilakukan, seperti:
- Menambahkan kapasitor ke rangkaian untuk menetralkan reaktansi induktif
- Menggunakan transformator dengan inti besi berlaminasi untuk mengurangi kerugian histeresis
- Mengoptimalkan desain sistem untuk meminimalkan reaktansi induktif

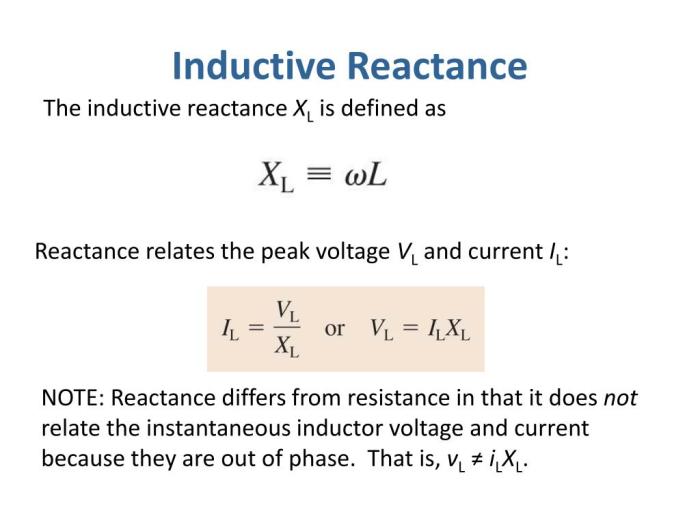

Perhitungan Reaktansi Induktif: Apa Itu Reaktansi Induktif
Perhitungan reaktansi induktif sangat penting dalam rangkaian AC untuk menentukan impedansi dan mengoptimalkan kinerja rangkaian. Berikut adalah cara menghitung reaktansi induktif:
Rumus dan Prinsip, Apa itu Reaktansi Induktif
Reaktansi induktif (XL) dihitung menggunakan rumus berikut:
XL = 2πfL
