Mengenali Kode Warna Resistor 0.5 Ohm

Emas (±5%)Kode warna ini menunjukkan nilai resistansi 50 x 0.1 ohm = 0.5 ohm dengan toleransi ±5%.

Menentukan Nilai Resistor 0.5 Ohm

Resistor adalah komponen elektronik pasif yang memiliki nilai resistansi tertentu, yang menghambat aliran arus listrik. Resistor dibedakan berdasarkan nilai resistansinya, dan nilai ini biasanya diwakili oleh kode warna yang tercetak pada badan resistor. Kode warna ini merupakan sistem standar yang digunakan untuk mengidentifikasi nilai resistansi dengan mudah dan cepat.

Untuk resistor dengan nilai 0.5 ohm, penentuan nilai resistansinya melalui kode warna memiliki sedikit perbedaan dengan resistor dengan nilai yang lebih besar.

Menentukan Nilai Resistor 0.5 Ohm Berdasarkan Kode Warna

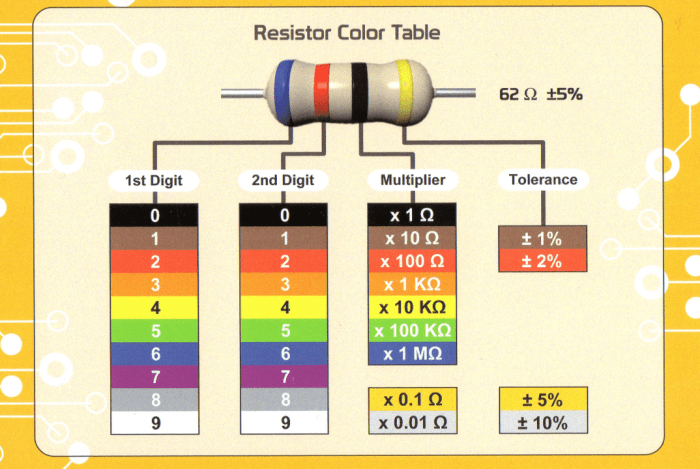

Menentukan nilai resistor 0.5 ohm dengan kode warna memerlukan pemahaman tentang sistem kode warna resistor. Sistem kode warna resistor terdiri dari empat pita warna yang mewakili nilai resistansi, toleransi, dan koefisien suhu. Untuk resistor dengan nilai 0.5 ohm, kode warnanya sedikit berbeda dari resistor dengan nilai yang lebih besar.

• Pita pertama dan kedua biasanya mewakili nilai resistansi, tetapi untuk resistor 0.5 ohm, pita pertama menunjukkan nilai 0 dan pita kedua menunjukkan nilai 5.
• Pita ketiga adalah pita pengali, yang menunjukkan jumlah nol yang harus ditambahkan ke nilai resistansi. Untuk resistor 0.5 ohm, pita ketiga adalah warna emas, yang mewakili pengali 0.1.
• Pita keempat adalah pita toleransi, yang menunjukkan tingkat akurasi nilai resistansi. Toleransi resistor 0.5 ohm biasanya ditunjukkan oleh pita emas, yang mewakili toleransi 5%.

Contoh Kombinasi Kode Warna untuk Resistor 0.5 Ohm

Berikut adalah contoh kombinasi kode warna untuk resistor 0.5 ohm:

Kombinasi kode warna ini menunjukkan nilai resistansi 0.5 ohm dengan toleransi 5%.

Kode warna resistor 0,5 ohm biasanya tidak standar, karena nilai tersebut berada di luar rentang umum. Untuk menentukan kode warna resistor yang lebih dekat dengan 0,5 ohm, kita dapat menggunakan tabel standar resistor. Namun, untuk mengukur nilai resistansi yang lebih akurat, dibutuhkan alat pengukur seperti multimeter.

Hal ini terkait dengan tes inverter untuk menaikkan dan menurunkan tegangan, dimana pengukuran resistansi menjadi penting untuk memastikan kinerja inverter. Sebagai contoh, jika ingin mengetahui nilai resistansi dari resistor yang digunakan pada rangkaian inverter, multimeter dapat digunakan untuk mengukur nilai tersebut.

Dengan demikian, memahami kode warna resistor dan melakukan pengukuran yang akurat menjadi penting dalam berbagai aplikasi elektronika, termasuk dalam konteks tes inverter.

Cara Mengidentifikasi Toleransi Resistor Berdasarkan Kode Warna

Toleransi resistor adalah ukuran seberapa akurat nilai resistansi resistor tersebut. Toleransi resistor ditunjukkan oleh pita keempat pada kode warna resistor. Setiap warna pada pita keempat mewakili toleransi yang berbeda. Berikut adalah beberapa warna pita keempat dan toleransinya:

• Emas: 5%
• Perak: 10%
• Tidak ada pita: 20%

Sebagai contoh, resistor dengan pita keempat berwarna emas memiliki toleransi 5%, yang berarti nilai resistansi sebenarnya dapat berada di antara 0.475 ohm hingga 0.525 ohm.

Penerapan Resistor 0.5 Ohm

Resistor 0.5 ohm merupakan komponen elektronik pasif yang memiliki nilai resistansi rendah. Resistor dengan nilai resistansi rendah seperti ini umumnya digunakan dalam aplikasi yang membutuhkan pengurangan kecil pada arus atau tegangan, atau untuk tujuan pengukuran arus. Dalam konteks ini, kita akan membahas beberapa penerapan resistor 0.5 ohm dalam rangkaian elektronik, bagaimana nilainya mempengaruhi kinerja rangkaian, dan perannya dalam pembagian tegangan dan arus.

Contoh Penggunaan Resistor 0.5 Ohm

Resistor 0.5 ohm dapat digunakan dalam berbagai aplikasi, beberapa contohnya adalah:

• Pengukuran Arus:Resistor 0.5 ohm dapat digunakan sebagai shunt untuk mengukur arus yang mengalir melalui suatu rangkaian. Shunt adalah resistor dengan nilai resistansi rendah yang dihubungkan secara paralel dengan beban. Ketika arus mengalir melalui shunt, tegangan kecil akan muncul di shunt tersebut.

  Tegangan ini dapat diukur dengan voltmeter, dan kemudian digunakan untuk menghitung arus yang mengalir melalui beban dengan menggunakan hukum Ohm (I = V/R).

• Pembatasan Arus:Resistor 0.5 ohm dapat digunakan untuk membatasi arus yang mengalir melalui suatu komponen elektronik. Sebagai contoh, dalam rangkaian pengisian baterai, resistor 0.5 ohm dapat digunakan untuk membatasi arus pengisian agar tidak melebihi batas aman baterai.
• Kompensasi Resistensi:Dalam beberapa aplikasi, seperti pengukuran suhu dengan sensor RTD (Resistance Temperature Detector), resistor 0.5 ohm dapat digunakan untuk mengkompensasi resistansi kabel penghubung antara sensor dan rangkaian pengukur. Hal ini dilakukan untuk memastikan bahwa pengukuran suhu akurat, terlepas dari variasi resistansi kabel.

Pengaruh Nilai Resistor 0.5 Ohm terhadap Kinerja Rangkaian

Nilai resistor 0.5 ohm memiliki pengaruh yang signifikan terhadap kinerja rangkaian elektronik, terutama dalam hal pembagian arus dan tegangan. Berikut adalah beberapa poin penting yang perlu diperhatikan:

• Pembagian Arus:Dalam rangkaian paralel, arus akan terbagi sesuai dengan nilai resistansi masing-masing komponen. Resistor 0.5 ohm memiliki resistansi rendah, sehingga akan mengalirkan arus yang lebih besar dibandingkan dengan komponen lain dalam rangkaian paralel. Hal ini dapat digunakan untuk mengarahkan arus ke jalur tertentu dalam rangkaian.

• Pembagian Tegangan:Dalam rangkaian seri, tegangan akan terbagi sesuai dengan nilai resistansi masing-masing komponen. Resistor 0.5 ohm memiliki resistansi rendah, sehingga akan memiliki tegangan yang lebih kecil dibandingkan dengan komponen lain dalam rangkaian seri. Hal ini dapat digunakan untuk mengurangi tegangan pada komponen tertentu dalam rangkaian.

• Pengaruh pada Arus Total:Resistor 0.5 ohm dapat mempengaruhi arus total yang mengalir dalam rangkaian. Karena resistansinya rendah, resistor 0.5 ohm dapat menyebabkan arus total yang lebih besar dibandingkan dengan jika menggunakan resistor dengan nilai resistansi yang lebih tinggi.

Peran Resistor dalam Pembagian Tegangan dan Arus

Resistor memiliki peran penting dalam pembagian tegangan dan arus dalam rangkaian elektronik. Pembagian tegangan dan arus terjadi ketika tegangan atau arus dibagi antara beberapa komponen dalam rangkaian.

• Pembagian Tegangan:Dalam rangkaian seri, tegangan akan terbagi secara proporsional dengan nilai resistansi masing-masing komponen. Resistor dengan nilai resistansi yang lebih tinggi akan mendapatkan bagian tegangan yang lebih besar, sedangkan resistor dengan nilai resistansi yang lebih rendah akan mendapatkan bagian tegangan yang lebih kecil.

• Pembagian Arus:Dalam rangkaian paralel, arus akan terbagi secara proporsional dengan nilai konduktansi (kebalikan dari resistansi) masing-masing komponen. Resistor dengan nilai resistansi yang lebih rendah (konduktansi yang lebih tinggi) akan mendapatkan bagian arus yang lebih besar, sedangkan resistor dengan nilai resistansi yang lebih tinggi (konduktansi yang lebih rendah) akan mendapatkan bagian arus yang lebih kecil.

  Menentukan kode warna resistor dengan nilai 0,5 ohm memerlukan pemahaman tentang sistem kode warna yang digunakan. Resistor dengan nilai 0,5 ohm biasanya dilambangkan dengan kode warna emas-emas-coklat. Namun, penting untuk diingat bahwa resistor dengan nilai yang rendah seperti ini dapat menimbulkan risiko kebakaran jika digunakan secara tidak tepat.

  Untuk mencegah bahaya kebakaran listrik, pastikan untuk mengikuti tips mencegah bahaya kebakaran listrik yang meliputi pemilihan kabel dan alat listrik yang sesuai, serta pemeliharaan instalasi listrik secara berkala. Kembali ke kode warna resistor, memahami kode warna ini sangat penting untuk memastikan penggunaan resistor yang tepat dan aman dalam rangkaian elektronik.

Peran resistor dalam pembagian tegangan dan arus sangat penting dalam berbagai aplikasi, seperti:

• Rangkaian Pembagi Tegangan:Rangkaian pembagi tegangan digunakan untuk menghasilkan tegangan keluaran yang lebih rendah dari tegangan masukan. Rangkaian ini biasanya terdiri dari dua resistor yang dihubungkan secara seri. Resistor dengan nilai resistansi yang lebih tinggi akan menghasilkan tegangan keluaran yang lebih rendah.

• Rangkaian Pembagi Arus:Rangkaian pembagi arus digunakan untuk membagi arus yang mengalir melalui suatu komponen ke beberapa jalur. Rangkaian ini biasanya terdiri dari beberapa resistor yang dihubungkan secara paralel. Resistor dengan nilai resistansi yang lebih rendah akan mendapatkan bagian arus yang lebih besar.

Pengalaman Pribadi

Pengalaman pribadi dalam menggunakan resistor 0.5 ohm dalam proyek elektronik sangatlah berkesan, khususnya dalam merancang sebuah sirkuit pengatur tegangan. Tantangan terbesar yang dihadapi adalah menentukan nilai resistor yang tepat untuk mencapai tegangan output yang diinginkan. Kesalahan dalam pemilihan nilai resistor dapat menyebabkan tegangan output tidak stabil, bahkan dapat merusak komponen lain dalam sirkuit.

Resistor dengan nilai 0.5 ohm biasanya memiliki kode warna cokelat, hitam, dan emas. Kode warna ini mengikuti standar internasional yang digunakan untuk mengidentifikasi nilai resistor. Resistor dengan nilai 0.5 ohm dapat digunakan dalam berbagai aplikasi elektronik, termasuk rangkaian sederhana seperti rangkaian pembagi tegangan atau rangkaian filter.
