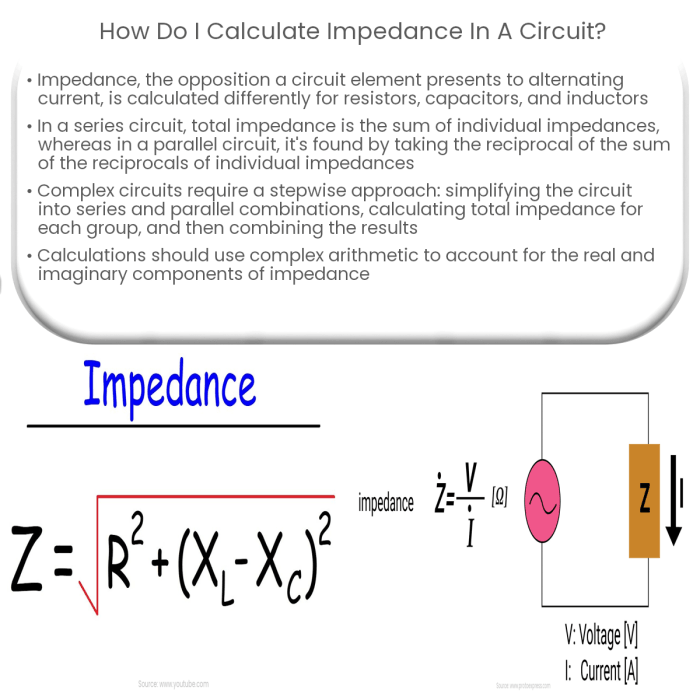

Hitung impedansi total rangkaian berikut:
Rangkaian terdiri dari resistor (R1) dengan resistansi 100 Ω, induktor (L) dengan reaktansi induktif 50 Ω, dan kapasitor (C) dengan reaktansi kapasitif 20 Ω. Resistor (R1) dan induktor (L) dihubungkan secara seri, dan kombinasi ini dihubungkan paralel dengan kapasitor (C).
Solusi:

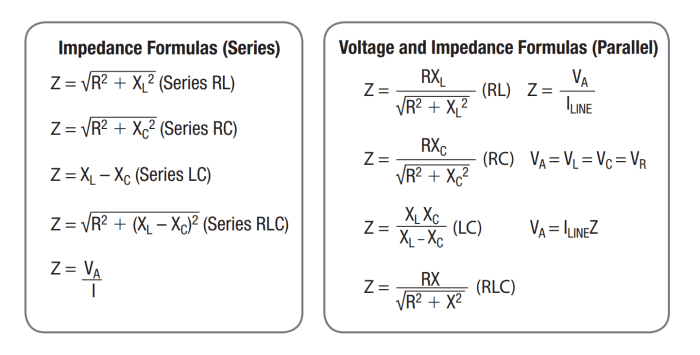

1. Hitung impedansi total rangkaian seri (R1 dan L):
Zseri= √(R 12+ X L2) = √(100 2+ 50 2) = √12500 ≈ 111.8 Ω
2. Hitung impedansi total rangkaian paralel (Z seridan C):
/Zparalel= 1/Z seri+ 1/X C= 1/111.8 + 1/20 ≈ 0.013
Maka, impedansi total (Z paralel) adalah:
Zparalel= 1/0.013 ≈ 76.9 Ω
Jadi, impedansi total rangkaian kombinasi seri dan paralel ini adalah sekitar 76.9 Ω.
Aplikasi Impedansi dalam Kehidupan Sehari-hari
Impedansi merupakan konsep penting dalam ilmu elektronika dan memiliki aplikasi yang luas dalam kehidupan sehari-hari. Impedansi adalah ukuran perlawanan terhadap arus bolak-balik (AC) yang mengalir melalui suatu komponen elektronik. Impedansi merupakan kombinasi dari resistansi, reaktansi induktif, dan reaktansi kapasitif.
Pemahaman tentang impedansi sangat penting untuk memahami bagaimana perangkat elektronik bekerja, mengapa beberapa perangkat bekerja lebih baik daripada yang lain, dan bagaimana untuk mendesain perangkat elektronik yang lebih efisien.
Perangkat Elektronik
Impedansi memainkan peran penting dalam kinerja berbagai perangkat elektronik. Berikut beberapa contohnya:
- Sirkuit Audio:Impedansi speaker menentukan jumlah daya yang dapat diterima dari amplifier. Pencocokan impedansi antara speaker dan amplifier sangat penting untuk memastikan transfer daya yang optimal dan kualitas suara yang baik. Jika impedansi speaker terlalu rendah, amplifier mungkin mengalami beban berlebih dan menghasilkan suara yang terdistorsi.
Sebaliknya, jika impedansi terlalu tinggi, amplifier mungkin tidak dapat mengirimkan daya yang cukup ke speaker, sehingga menghasilkan suara yang lemah.
- Antena:Impedansi antena menentukan seberapa baik antena dapat menerima atau memancarkan sinyal radio. Pencocokan impedansi antara antena dan transceiver sangat penting untuk memastikan transfer sinyal yang optimal. Jika impedansi tidak cocok, sebagian sinyal akan dipantulkan kembali ke transceiver, yang mengakibatkan kehilangan sinyal dan kinerja yang buruk.
- Komponen Elektronik:Impedansi komponen elektronik, seperti kapasitor, induktor, dan resistor, menentukan bagaimana komponen tersebut bereaksi terhadap arus bolak-balik. Impedansi ini dapat digunakan untuk menyaring frekuensi tertentu atau untuk menciptakan efek elektronik tertentu. Contohnya, kapasitor dapat digunakan sebagai filter low-pass untuk memblokir frekuensi tinggi dan melewatkan frekuensi rendah.
Sistem Audio
Impedansi memainkan peran penting dalam sistem audio, terutama dalam pencocokan impedansi antara amplifier dan speaker. Impedansi speaker menentukan jumlah daya yang dapat diterima dari amplifier, dan pencocokan impedansi yang tepat sangat penting untuk memastikan kualitas suara yang optimal. Jika impedansi speaker terlalu rendah, amplifier mungkin mengalami beban berlebih dan menghasilkan suara yang terdistorsi.
Sebaliknya, jika impedansi terlalu tinggi, amplifier mungkin tidak dapat mengirimkan daya yang cukup ke speaker, sehingga menghasilkan suara yang lemah.
Peralatan Medis
Impedansi juga berperan penting dalam peralatan medis. Contohnya, impedansi tubuh manusia dapat digunakan untuk mengukur detak jantung, tekanan darah, dan aktivitas listrik lainnya. Impedansi juga digunakan dalam terapi medis, seperti terapi elektromagnetik, di mana arus listrik digunakan untuk mengobati berbagai kondisi medis.
Contoh Kasus Nyata, Contoh soal menghitung impedansi pada
Salah satu contoh kasus nyata tentang bagaimana impedansi memengaruhi kinerja suatu sistem adalah dalam sistem audio mobil. Jika impedansi speaker tidak cocok dengan impedansi amplifier, kualitas suara akan terpengaruh. Misalnya, jika speaker memiliki impedansi 4 ohm dan amplifier dirancang untuk speaker 8 ohm, amplifier mungkin mengalami beban berlebih dan menghasilkan suara yang terdistorsi.
Sebaliknya, jika speaker memiliki impedansi 8 ohm dan amplifier dirancang untuk speaker 4 ohm, amplifier mungkin tidak dapat mengirimkan daya yang cukup ke speaker, sehingga menghasilkan suara yang lemah. Dalam kasus ini, pencocokan impedansi sangat penting untuk memastikan kualitas suara yang optimal.
Optimasi Impedansi
Impedansi dapat dioptimalkan untuk mencapai kinerja optimal dalam suatu sistem atau perangkat. Berikut beberapa metode yang dapat digunakan untuk mengoptimalkan impedansi:
- Pencocokan Impedansi:Pencocokan impedansi adalah proses menyesuaikan impedansi suatu komponen dengan impedansi komponen lainnya dalam suatu sistem. Hal ini dapat dilakukan dengan menggunakan komponen pencocokan impedansi, seperti transformator atau jaringan pencocokan impedansi. Pencocokan impedansi sangat penting untuk memastikan transfer daya yang optimal dan kinerja yang baik.
- Penggunaan Komponen Impedansi Tinggi:Dalam beberapa kasus, penggunaan komponen impedansi tinggi dapat meningkatkan kinerja suatu sistem. Misalnya, dalam sistem audio, penggunaan speaker impedansi tinggi dapat membantu mengurangi distorsi dan meningkatkan kualitas suara.
- Penggunaan Komponen Impedansi Rendah:Dalam beberapa kasus, penggunaan komponen impedansi rendah dapat meningkatkan kinerja suatu sistem. Misalnya, dalam sistem pencahayaan, penggunaan lampu impedansi rendah dapat membantu meningkatkan efisiensi energi.
Pengalaman Pribadi
Mempelajari konsep impedansi tidak hanya terbatas pada rumus dan perhitungan. Pengalaman pribadi dalam kehidupan sehari-hari dapat memperkaya pemahaman kita tentang konsep ini. Salah satu pengalaman yang paling berkesan bagi saya adalah saat saya terlibat dalam proyek pembangunan sebuah sistem audio untuk acara musik.
Proyek ini melibatkan penggunaan berbagai komponen elektronik, termasuk speaker, amplifier, dan kabel penghubung. Salah satu tantangan yang saya hadapi adalah memilih kabel yang tepat untuk menghubungkan amplifier ke speaker. Saya menyadari bahwa kabel yang berbeda memiliki impedansi yang berbeda, dan pemilihan kabel yang salah dapat menyebabkan distorsi suara atau bahkan kerusakan pada amplifier.
Pengaruh Impedansi terhadap Kualitas Suara
Impedansi kabel berperan penting dalam menentukan aliran arus listrik dari amplifier ke speaker. Kabel dengan impedansi rendah memungkinkan arus mengalir dengan mudah, menghasilkan suara yang jernih dan kuat. Sebaliknya, kabel dengan impedansi tinggi dapat menghambat aliran arus, menyebabkan suara menjadi terdistorsi atau lemah.
Dalam proyek sistem audio tersebut, saya memilih kabel dengan impedansi yang sesuai dengan speaker dan amplifier. Hasilnya, suara yang dihasilkan sangat jernih dan kuat, memenuhi harapan para penonton. Pengalaman ini mengajarkan saya bahwa memahami impedansi sangat penting dalam berbagai aplikasi elektronik, termasuk sistem audio, dan dapat berdampak signifikan pada kinerja sistem.
Penerapan Impedansi dalam Kehidupan Sehari-hari
Konsep impedansi tidak hanya terbatas pada sistem audio, tetapi juga diterapkan dalam berbagai aspek kehidupan sehari-hari.
Contoh soal menghitung impedansi pada rangkaian elektronik seringkali melibatkan komponen-komponen seperti resistor, kapasitor, dan induktor. Impedansi sendiri merupakan ukuran resistensi terhadap arus bolak-balik, dan dapat dipengaruhi oleh frekuensi sinyal. Dalam konteks gerbang logika, seperti nand gate gerbang nand , impedansi dapat berperan penting dalam menentukan kinerja rangkaian.
Misalnya, impedansi input dan output pada gerbang nand dapat memengaruhi kecepatan switching dan konsumsi daya. Pemahaman tentang impedansi dalam konteks gerbang logika ini sangat penting untuk mendesain dan menganalisis rangkaian elektronik yang lebih kompleks.
- Alat Elektronik: Impedansi berperan penting dalam desain alat elektronik seperti televisi, komputer, dan smartphone. Impedansi komponen elektronik, seperti resistor dan kapasitor, menentukan aliran arus listrik dan mempengaruhi kinerja alat elektronik secara keseluruhan.
- Sistem Tenaga Listrik: Impedansi kabel listrik dan peralatan rumah tangga mempengaruhi efisiensi transfer energi listrik. Kabel dengan impedansi rendah memungkinkan transfer energi yang efisien, sedangkan kabel dengan impedansi tinggi dapat menyebabkan kehilangan energi yang signifikan.
- Komunikasi Nirkabel: Impedansi antena berperan penting dalam efisiensi transmisi dan penerimaan sinyal nirkabel. Antena dengan impedansi yang sesuai dengan perangkat komunikasi dapat meningkatkan kualitas sinyal dan jangkauan komunikasi.
Pemungkas
Memahami konsep impedansi dalam rangkaian AC sangatlah penting dalam berbagai bidang, mulai dari desain perangkat elektronik hingga sistem audio. Dengan memahami cara menghitung impedansi, kita dapat merancang dan menganalisis berbagai sistem dan perangkat yang menggunakan arus bolak-balik. Contoh soal menghitung impedansi pada rangkaian AC merupakan alat yang sangat berguna untuk memperdalam pemahaman kita tentang konsep ini dan mengaplikasikannya dalam berbagai situasi praktis.
Tanya Jawab (Q&A): Contoh Soal Menghitung Impedansi Pada
Bagaimana impedansi memengaruhi kinerja suatu sistem atau perangkat?
Impedansi memengaruhi kinerja suatu sistem atau perangkat dengan menentukan bagaimana arus mengalir dalam sistem tersebut. Misalnya, pada sistem audio, impedansi speaker menentukan jumlah daya yang dapat ditransfer dari amplifier ke speaker. Jika impedansi speaker tidak cocok dengan impedansi amplifier, maka daya yang ditransfer akan berkurang dan kualitas suara akan terpengaruh.
Bagaimana impedansi dapat dioptimalkan untuk mencapai kinerja optimal dalam suatu sistem atau perangkat?
Impedansi dapat dioptimalkan dengan memilih komponen yang tepat dan menyesuaikan konfigurasi rangkaian. Misalnya, pada sistem audio, impedansi speaker dapat disesuaikan dengan impedansi amplifier untuk mencapai transfer daya yang optimal dan kualitas suara yang baik. Pada perangkat elektronik, impedansi komponen dapat dioptimalkan untuk meminimalkan kehilangan daya dan meningkatkan efisiensi.
