Skema power mobil 4 channel merupakan komponen penting dalam sistem audio mobil, memungkinkan pengguna untuk mengoptimalkan pengalaman mendengarkan musik mereka dengan mengontrol distribusi daya ke berbagai komponen speaker.
Struktur skema power mobil 4 channel biasanya terdiri dari empat saluran independen, masing-masing dirancang untuk mengumpankan daya ke satu speaker atau sepasang speaker.
Pengertian Skema Power Mobil 4 Channel
Skema power mobil 4 channel adalah suatu rangkaian elektronik yang digunakan untuk mengendalikan distribusi daya listrik ke empat speaker atau subwoofer dalam sistem audio mobil. Skema ini biasanya terdiri dari empat amplifier, masing-masing bertanggung jawab untuk menguatkan sinyal audio untuk satu speaker atau subwoofer.
Struktur Skema

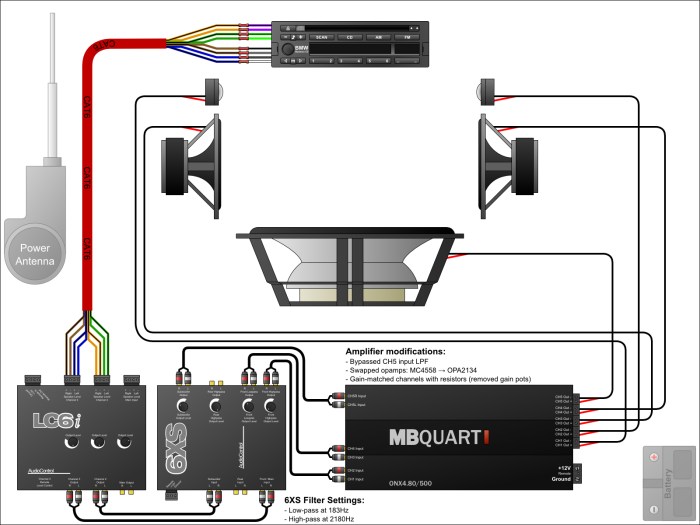

Diagram berikut menunjukkan struktur umum skema power mobil 4 channel:
- Sumber Daya: Baterai mobil menyediakan daya ke skema power.
- Sakelar Daya: Mengontrol aliran daya ke skema.
- Fuse: Melindungi skema dari kerusakan akibat lonjakan arus.
- Amplifier: Mengu تقویت sinyal audio dan mengirimkannya ke speaker.
- Input Audio: Menerima sinyal audio dari unit kepala atau sumber audio lainnya.
- Output Speaker: Menghubungkan amplifier ke speaker.
- Pengaturan Gain: Menyesuaikan tingkat penguatan sinyal audio.
- Filter Lintas: Memfilter frekuensi tertentu untuk mengarahkan sinyal ke speaker yang sesuai.
Komponen Skema Power Mobil 4 Channel
Skema power mobil 4 channel terdiri dari beberapa komponen penting yang bekerja sama untuk menguatkan dan mendistribusikan daya ke berbagai komponen sistem audio mobil.
Dalam skema power mobil 4 channel, kapasitor tantalum memainkan peran krusial. Fungsi kapasitor tantalum utamanya adalah menyimpan energi listrik dan melepaskannya secara bertahap untuk memberikan daya yang stabil ke sistem audio mobil. Kapasitor ini juga berfungsi sebagai penyangga tegangan, mencegah fluktuasi tegangan yang dapat merusak komponen lain dalam skema power.
Dengan demikian, penggunaan kapasitor tantalum memastikan kinerja yang optimal dan keandalan skema power mobil 4 channel.
Berikut adalah komponen utama dalam skema power mobil 4 channel:
Unit Kepala
Unit kepala adalah pusat kendali sistem audio mobil. Unit ini menerima input dari sumber audio (seperti pemutar CD, radio, atau ponsel) dan mengirimkan sinyal audio ke amplifier.
Amplifier
Amplifier menerima sinyal audio dari unit kepala dan memperkuat sinyal tersebut untuk menyalurkan daya yang cukup ke speaker.
Speaker
Speaker adalah perangkat yang mengubah sinyal audio menjadi gelombang suara. Speaker terhubung ke amplifier dan menghasilkan suara yang dapat didengar.
Subwoofer
Subwoofer adalah jenis speaker khusus yang dirancang untuk mereproduksi frekuensi rendah (bass). Subwoofer biasanya digunakan untuk menambah respons bass pada sistem audio mobil.
Kabel dan Konektor, Skema power mobil 4 channel
Kabel dan konektor digunakan untuk menghubungkan komponen-komponen sistem audio mobil. Kabel daya memasok daya ke amplifier, sementara kabel speaker mengirimkan sinyal audio dari amplifier ke speaker.
Skema power mobil 4 channel melibatkan penggunaan transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) sebagai sakelar daya. MOSFET adalah perangkat semikonduktor yang mengontrol aliran arus dengan tegangan gerbang. Untuk memahami cara kerja skema power mobil 4 channel secara mendalam, penting untuk memahami pengertian MOSFET dan cara cek MOSFET yang dapat ditemukan pada artikel pengertian mosfet dan cara cek mosfet.
Dengan menguasai konsep ini, teknisi dapat menganalisis dan memperbaiki skema power mobil 4 channel dengan lebih efektif, memastikan kinerja sistem kelistrikan kendaraan yang optimal.
Cara Kerja Skema Power Mobil 4 Channel
Skema power mobil 4 channel berfungsi untuk menyalurkan daya listrik dari baterai ke empat speaker secara bersamaan. Berikut cara kerjanya secara bertahap:
Pembagian Sinyal
Sinyal audio dari head unit dibagi menjadi empat saluran yang terpisah, masing-masing untuk satu speaker.
Dalam skema power mobil 4 channel, kapasitor elco memainkan peran penting. Fungsi kapasitor elco adalah menyimpan energi listrik dan melepaskannya dengan cepat saat dibutuhkan. Hal ini sangat penting untuk memberikan daya yang stabil dan berkelanjutan ke amplifier audio, terutama selama lonjakan volume atau perubahan bass yang intens.
Dengan demikian, kapasitor elco memastikan bahwa sistem audio mobil dapat menghasilkan output suara yang jernih dan bertenaga, bahkan dalam kondisi penggunaan yang menuntut.
Penguat Daya
Setiap saluran dihubungkan ke penguat daya yang meningkatkan kekuatan sinyal audio untuk menggerakkan speaker.
Skema power mobil 4 channel menawarkan distribusi daya yang merata ke beberapa speaker. Untuk penguatan yang lebih bertenaga, skema driver safari 400 watt mono ( skema driver safari 400 watt mono ) menyediakan solusi optimal untuk subwoofer atau sistem audio yang membutuhkan daya ekstra.
Dengan menggabungkan skema ini ke dalam skema power mobil 4 channel, pengguna dapat memperoleh sistem audio yang seimbang dan efisien, mampu menghasilkan suara yang kuat dan jernih.
Filter Crossover
Beberapa power amplifier memiliki filter crossover yang memisahkan sinyal audio menjadi rentang frekuensi yang berbeda (tinggi, menengah, rendah) untuk dioptimalkan untuk speaker tertentu.
Penghubung Speaker
Output dari penguat daya dihubungkan ke speaker melalui terminal speaker.
Pengaturan Keuntungan
Beberapa power amplifier memiliki kontrol penguatan yang memungkinkan pengguna untuk menyesuaikan level output sinyal audio.
Skema power mobil 4 channel merupakan rangkaian elektronika yang mengatur distribusi daya ke komponen audio. Rangkaian ini terdiri dari beberapa komponen, termasuk Printed Circuit Board (PCB) yang berperan penting dalam menghubungkan komponen-komponen tersebut. Fungsi PCB adalah menyediakan jalur konduktif untuk arus listrik dan mendukung komponen elektronika, memastikan aliran daya yang efisien dan optimal dalam skema power mobil 4 channel.
“Power amplifier adalah komponen penting dalam sistem audio mobil, menyediakan daya yang diperlukan untuk menggerakkan speaker dan menghasilkan suara berkualitas tinggi.”
– Mark A. Fischetti, Audio Engineer
Keunggulan dan Kekurangan Skema Power Mobil 4 Channel
Skema power mobil 4 channel menawarkan beberapa keunggulan dan kekurangan yang perlu dipertimbangkan. Berikut adalah daftar poin yang menyoroti aspek positif dan negatifnya:
Keunggulan
- Distribusi Daya yang Merata:Skema ini mendistribusikan daya secara merata ke keempat speaker, memastikan keseimbangan suara dan pengalaman mendengarkan yang optimal.
- Kontrol yang Lebih Baik:Pengguna memiliki kontrol yang lebih baik atas volume dan keseimbangan suara masing-masing speaker, memungkinkan penyesuaian yang dipersonalisasi.
- Fleksibilitas:Skema ini memungkinkan koneksi berbagai jenis speaker, termasuk speaker komponen dan koaksial, memberikan fleksibilitas dalam pengaturan sistem audio.
- Kualitas Suara yang Lebih Baik:Distribusi daya yang merata dan kontrol yang lebih baik menghasilkan kualitas suara yang lebih baik, dengan distorsi yang lebih sedikit dan respons frekuensi yang lebih lebar.
Kekurangan
- Biaya Tinggi:Skema power 4 channel biasanya lebih mahal daripada skema 2 channel, karena memerlukan amplifier dan kabel tambahan.
- Kompleksitas Instalasi:Instalasi skema 4 channel lebih kompleks daripada skema 2 channel, memerlukan lebih banyak kabel dan koneksi.
- Konsumsi Daya yang Lebih Tinggi:Skema 4 channel mengonsumsi daya lebih banyak daripada skema 2 channel, karena harus memberi daya pada empat speaker.
- Ukuran yang Lebih Besar:Amplifier untuk skema 4 channel biasanya lebih besar daripada amplifier untuk skema 2 channel, sehingga membutuhkan lebih banyak ruang di dalam kendaraan.
5. Tips Pemilihan Skema Power Mobil 4 Channel
Memilih skema power mobil 4 channel yang tepat sangat penting untuk memastikan sistem audio mobil berfungsi secara optimal. Berikut adalah beberapa tips untuk membantu Anda membuat pilihan yang tepat:
Faktor yang Perlu Dipertimbangkan
- Daya:Daya keluaran skema power menentukan seberapa keras sistem audio Anda dapat dimainkan. Pilih skema power dengan daya yang cukup untuk memenuhi kebutuhan sistem Anda.
- Efisiensi:Efisiensi skema power mengukur seberapa baik skema tersebut mengubah daya listrik menjadi daya audio. Skema power yang lebih efisien akan menghasilkan lebih sedikit panas dan mengonsumsi lebih sedikit daya baterai.
- Fitur:Skema power yang berbeda menawarkan fitur yang berbeda, seperti crossover internal, penyesuaian gain, dan perlindungan sirkuit. Pertimbangkan fitur yang penting bagi Anda dan pilih skema power yang sesuai.
Ilustrasi dan Contoh Skema Power Mobil 4 Channel
Skema power mobil 4 channel digunakan untuk mendistribusikan daya dari amplifier ke empat speaker. Skema ini memungkinkan pengguna untuk mengontrol volume dan pengaturan lainnya secara terpisah untuk setiap speaker.
Ilustrasi Skema Power Mobil 4 Channel
Terdapat berbagai jenis skema power mobil 4 channel, masing-masing dengan tata letak dan fitur unik. Berikut adalah beberapa ilustrasi skema yang umum:
- Skema Paralel:Dalam skema ini, semua speaker dihubungkan secara paralel ke output amplifier. Ini menghasilkan distribusi daya yang merata, tetapi dapat menyebabkan impedansi keseluruhan yang lebih rendah.
- Skema Seri-Paralel:Skema ini menggabungkan koneksi seri dan paralel untuk speaker. Ini memungkinkan penyesuaian impedansi yang lebih baik dan memberikan distribusi daya yang lebih merata daripada skema paralel.
- Skema Bridged:Dalam skema ini, dua saluran amplifier dijembatani bersama untuk menghasilkan satu saluran berdaya lebih tinggi. Ini memungkinkan pengguna untuk menggerakkan speaker dengan impedansi lebih tinggi atau untuk menghasilkan daya yang lebih besar.
Contoh Penerapan Skema Power Mobil 4 Channel
Skema power mobil 4 channel digunakan dalam berbagai sistem audio mobil. Berikut adalah beberapa contoh penerapan:
- Sistem Dua Arah:Skema ini digunakan untuk sistem dua arah yang terdiri dari speaker woofer dan tweeter. Saluran depan amplifier digunakan untuk menggerakkan woofer, sedangkan saluran belakang digunakan untuk menggerakkan tweeter.
- Sistem Tiga Arah:Skema ini digunakan untuk sistem tiga arah yang terdiri dari speaker woofer, midrange, dan tweeter. Saluran depan amplifier digunakan untuk menggerakkan woofer, saluran belakang digunakan untuk menggerakkan midrange, dan saluran jembatan digunakan untuk menggerakkan tweeter.
- Sistem Subwoofer:Skema ini digunakan untuk menambahkan subwoofer ke sistem audio mobil. Saluran jembatan amplifier digunakan untuk menggerakkan subwoofer, sedangkan saluran depan dan belakang digunakan untuk menggerakkan speaker lainnya.
Penutupan Akhir
Dengan pemahaman yang baik tentang skema power mobil 4 channel, pemilik mobil dapat membuat pilihan yang tepat saat meningkatkan sistem audio mereka, memastikan kinerja yang optimal dan pengalaman mendengarkan yang luar biasa.
FAQ dan Informasi Bermanfaat
Apa perbedaan antara skema power mobil 2 channel dan 4 channel?
Skema power 2 channel menyediakan dua saluran, sedangkan skema power 4 channel menyediakan empat saluran, memungkinkan distribusi daya yang lebih luas ke komponen speaker.
Apa manfaat menggunakan skema power mobil 4 channel?
Skema power 4 channel menawarkan kontrol daya yang lebih baik, memungkinkan pengguna untuk menyesuaikan tingkat volume dan keseimbangan untuk setiap speaker secara individual.
Bagaimana cara memilih skema power mobil 4 channel yang tepat?
Pertimbangkan daya keluaran, efisiensi, fitur, dan kompatibilitas dengan komponen sistem audio lainnya saat memilih skema power 4 channel.
