- Tentukan nilai kapasitansi dan tegangan kerja yang diperlukan.
- Pilih kapasitor elco yang memenuhi spesifikasi ini.
- Pasang kapasitor elco dengan benar pada rangkaian, dengan memperhatikan polaritas.
- Verifikasi bahwa kapasitor elco berfungsi dengan benar menggunakan multimeter.
Dengan mengikuti panduan ini, Anda dapat memastikan bahwa kapasitor elco digunakan dengan benar dan efektif dalam rangkaian Anda.

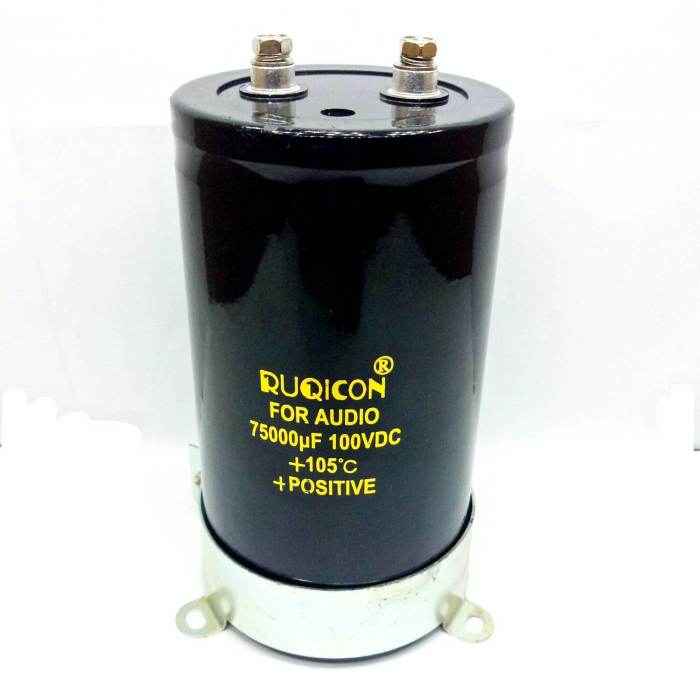

Kapasitor elektrolit (elco) berfungsi sebagai penyimpan energi listrik dalam rangkaian elektronika. Elco memiliki kapasitansi yang tinggi, sehingga dapat menyimpan muatan listrik dalam jumlah besar. Dalam rangkaian elektronika, elco digunakan dalam berbagai aplikasi, salah satunya adalah sebagai filter frekuensi. Contoh skema rangkaian kapasitor, termasuk penggunaan elco, dapat ditemukan pada contoh skema rangkaian kapasitor.
Fungsi utama elco dalam rangkaian ini adalah untuk menghaluskan sinyal, menghilangkan komponen frekuensi tinggi yang tidak diinginkan.
Kapasitor Elco dalam Rangkaian Pemfilteran
Kapasitor elektrolit (elco) berperan penting dalam rangkaian pemfilteran daya, khususnya dalam aplikasi yang membutuhkan kapasitas penyimpanan energi tinggi.
Peran Kapasitor Elco dalam Rangkaian Pemfilteran Daya
Kapasitor elco berfungsi sebagai reservoir energi dalam rangkaian pemfilteran daya. Saat rangkaian menerima tegangan bolak-balik (AC), kapasitor elco menyimpan energi saat tegangan mencapai puncaknya. Energi yang tersimpan ini kemudian dilepaskan saat tegangan menurun, menghasilkan tegangan keluaran yang lebih halus dan konstan.
Kapasitor elco, yang berfungsi sebagai penyimpan muatan listrik, memiliki karakteristik yang unik. Berbeda dengan kapasitor tantalum yang menawarkan nilai kapasitansi tinggi dalam ukuran kecil, kapasitor elco umumnya memiliki nilai kapasitansi yang lebih rendah tetapi daya tahan yang lebih baik. Kapasitor elco sering digunakan dalam aplikasi yang memerlukan penyaringan frekuensi rendah dan penyimpanan energi, seperti catu daya dan sirkuit audio.
Perbandingan Kapasitor Elco dengan Jenis Kapasitor Pemfilteran Lainnya, Fungsi kapasitor elco
| Jenis Kapasitor | Keunggulan | Kelemahan |
|---|---|---|
| Elco | – Kapasitas tinggi
|
– ESR tinggi
|
| Film | – ESR rendah
Kapasitor elektrolit (elco) berperan penting dalam menyimpan energi listrik dalam jumlah besar. Kemampuannya ini menjadikannya komponen penting dalam berbagai rangkaian elektronika. Selain itu, dalam rangkaian yang menggunakan MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), pemahaman tentang pengertian MOSFET dan cara cek MOSFET sangat penting untuk memastikan fungsi rangkaian yang optimal. MOSFET adalah jenis transistor yang banyak digunakan dalam rangkaian elektronika karena karakteristiknya yang serbaguna dan efisien. Kembali ke kapasitor elco, fungsinya yang berkaitan dengan penyimpanan energi memungkinkan rangkaian untuk beroperasi dengan stabil dan efisien.
|
– Kapasitas terbatas
|
| Keramik | – ESR sangat rendah
|
– Kapasitas rendah
|
Kapasitor Elco dalam Rangkaian Penggandeng
Kapasitor elco (elektrolit) berperan penting dalam rangkaian penggandeng, yang berfungsi menghubungkan dua rangkaian dengan impedansi berbeda. Dalam rangkaian AC, kapasitor elco bertindak sebagai kopling, memungkinkan sinyal AC lewat sementara memblokir komponen DC.
