Komparator Op-Amp: Membandingkan Sinyal untuk Pengambilan Keputusan Elektronik

Komparator op amp – Komparator Op-Amp adalah komponen elektronik yang memainkan peran penting dalam berbagai sistem elektronik dengan membandingkan dua sinyal input dan menghasilkan output yang menunjukkan hubungan antara keduanya. Komparator Op-Amp bekerja berdasarkan prinsip dasar penguatan perbedaan, di mana perbedaan kecil antara dua sinyal input diperkuat untuk menghasilkan output yang jelas.

Perangkat ini merupakan komponen kunci dalam berbagai aplikasi, mulai dari sistem kontrol dan pengukuran hingga konversi analog-ke-digital (ADC) dan pembangkitan sinyal.

Komparator Op-Amp berbeda dari amplifier Op-Amp dalam cara kerjanya. Amplifier Op-Amp dirancang untuk memperkuat sinyal input, sementara komparator Op-Amp dirancang untuk membandingkan sinyal input dan menghasilkan output digital yang menunjukkan hubungan antara keduanya. Komparator Op-Amp sering digunakan dalam sirkuit yang memerlukan pengambilan keputusan berdasarkan perbandingan tegangan, seperti deteksi level tegangan, pembangkitan sinyal gelombang persegi, dan kontrol sistem.

Dengan kemampuannya untuk membandingkan sinyal dan menghasilkan output digital yang jelas, komparator Op-Amp memiliki peran yang vital dalam berbagai sistem elektronik modern.

Pengertian Komparator Op-Amp

Komparator op-amp merupakan sirkuit elektronik yang membandingkan dua tegangan input dan menghasilkan output yang menunjukkan tegangan input mana yang lebih besar. Komparator op-amp adalah bagian penting dalam berbagai aplikasi elektronik, dari pengontrol sederhana hingga sistem yang lebih kompleks.

Fungsi Utama Komparator Op-Amp

Fungsi utama dari komparator op-amp adalah untuk membandingkan dua tegangan input dan menghasilkan output yang menunjukkan tegangan input mana yang lebih besar. Output dari komparator op-amp biasanya merupakan tegangan digital, yang berarti bahwa outputnya berada pada salah satu dari dua keadaan: tinggi (menunjukkan tegangan input positif lebih besar) atau rendah (menunjukkan tegangan input negatif lebih besar).

Contoh Skenario Komparator Op-Amp dalam Kehidupan Sehari-hari, Komparator op amp

Komparator op-amp digunakan dalam berbagai aplikasi elektronik, seperti:

• Sensor suhu:Komparator op-amp dapat digunakan untuk membandingkan suhu sensor dengan suhu referensi. Jika suhu sensor melebihi suhu referensi, komparator akan menghasilkan output tinggi, yang dapat digunakan untuk mengaktifkan alarm atau sistem kontrol.
• Detector level:Komparator op-amp dapat digunakan untuk mendeteksi level cairan dalam tangki. Ketika level cairan mencapai titik tertentu, komparator akan menghasilkan output tinggi, yang dapat digunakan untuk mengaktifkan pompa atau alarm.
• Sistem keamanan:Komparator op-amp dapat digunakan untuk mendeteksi gerakan atau perubahan dalam lingkungan. Jika ada gerakan atau perubahan yang terdeteksi, komparator akan menghasilkan output tinggi, yang dapat digunakan untuk mengaktifkan alarm atau sistem keamanan.

Perbedaan Komparator Op-Amp dan Amplifier Op-Amp

Komparator op-amp dan amplifier op-amp keduanya menggunakan amplifier operasional sebagai dasar, tetapi mereka memiliki perbedaan utama dalam fungsi dan cara kerjanya.

• Amplifier op-ampdirancang untuk memperkuat sinyal input. Mereka memiliki karakteristik gain tinggi, yang berarti bahwa mereka dapat memperkuat sinyal input dengan faktor yang besar. Amplifier op-amp digunakan dalam berbagai aplikasi elektronik, seperti penguatan audio, penguatan sinyal, dan pemrosesan sinyal.
• Komparator op-ampdirancang untuk membandingkan dua tegangan input. Mereka tidak memiliki karakteristik gain tinggi seperti amplifier op-amp. Sebaliknya, mereka dirancang untuk menghasilkan output digital yang menunjukkan tegangan input mana yang lebih besar. Komparator op-amp digunakan dalam berbagai aplikasi elektronik, seperti deteksi level, sensor, dan sistem keamanan.

  Komparator op amp, seperti namanya, adalah penguat operasional yang dirancang untuk membandingkan dua tegangan input. Prinsip kerjanya sederhana: jika tegangan input positif lebih besar dari tegangan input negatif, output akan tinggi; sebaliknya, output akan rendah. Aplikasi praktis dari komparator op amp sangat luas, mulai dari deteksi level hingga pengontrol analog.

  Dalam konteks aplikasi digital, komparator op amp dapat diimplementasikan dalam aplikasi android kalkulator untuk operasi matematika dasar, seperti pembandingan nilai, yang kemudian diterjemahkan ke dalam tampilan digital. Kemampuan komparator op amp dalam membandingkan tegangan menjadikannya komponen penting dalam berbagai aplikasi elektronik, termasuk desain kalkulator digital.

Jenis Komparator Op-Amp

Ada beberapa jenis komparator op-amp yang umum digunakan, masing-masing dengan karakteristik dan aplikasi yang unik.

Tabel Perbandingan Karakteristik Komparator Op-Amp

Prinsip Kerja Komparator Op-Amp

Komparator op-amp adalah sirkuit elektronik yang membandingkan dua tegangan input dan menghasilkan output berupa tegangan tinggi atau rendah, tergantung pada hubungan antara kedua tegangan input tersebut. Komparator op-amp merupakan aplikasi penting dari penguat operasional (op-amp) yang memanfaatkan sifat gain tinggi dan respons cepatnya.

Cara Kerja Komparator Op-Amp

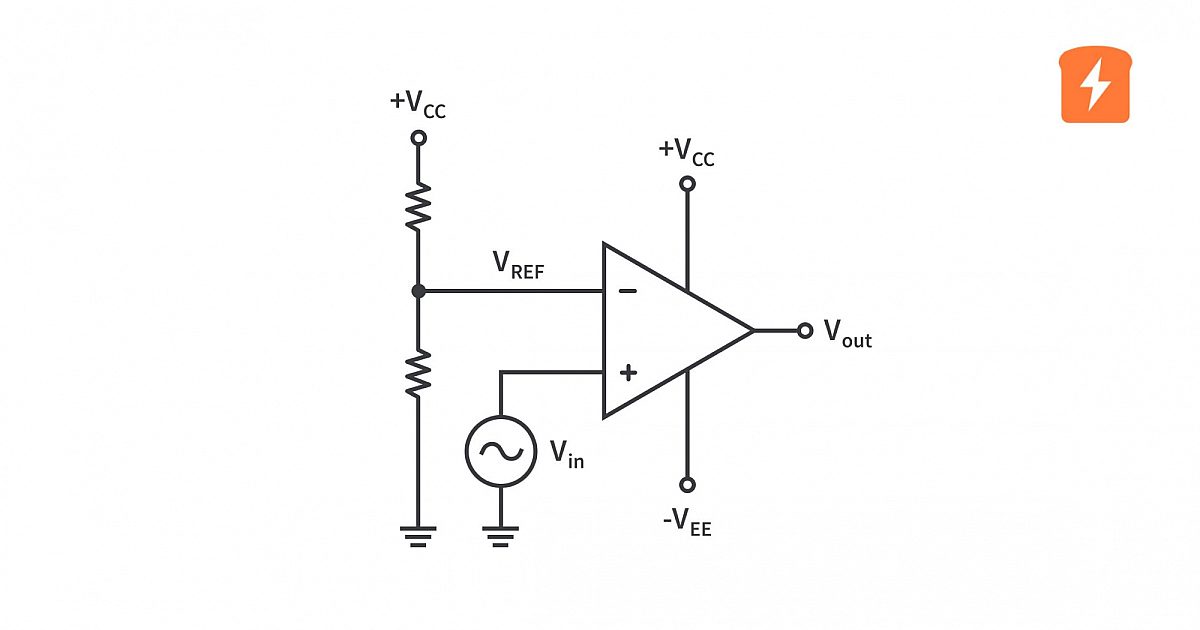

Komparator op-amp bekerja berdasarkan prinsip penguatan diferensial yang tinggi. Input non-inverting (+) dan input inverting (-) op-amp dihubungkan ke dua tegangan input yang ingin dibandingkan, yaitu V+ dan V-. Ketika V+ lebih besar daripada V-, op-amp menghasilkan output tegangan tinggi (biasanya mendekati tegangan supply positif), dan sebaliknya, ketika V- lebih besar daripada V+, op-amp menghasilkan output tegangan rendah (biasanya mendekati tegangan supply negatif).

Komparator op-amp merupakan rangkaian elektronik yang membandingkan dua tegangan input. Perbedaannya dapat dianalogikan dengan saklar di rumah, yang apa perbedaan saklar di rumah dengan di dalam rangkaian elektronik. Saklar rumah memutuskan atau menghubungkan aliran listrik, sedangkan komparator op-amp menghasilkan output ‘tinggi’ atau ‘rendah’ berdasarkan perbandingan tegangan input.

Output ini dapat digunakan untuk mengendalikan perangkat lain, misalnya, menyalakan lampu ketika tegangan input mencapai nilai tertentu. Sehingga, komparator op-amp berperan penting dalam berbagai aplikasi elektronik, mulai dari sensor sederhana hingga sistem kontrol yang lebih kompleks.

Contoh Perbandingan Sinyal Input

Misalnya, jika V+ = 3 volt dan V- = 2 volt, maka V+ lebih besar daripada V-. Akibatnya, output komparator akan menjadi tegangan tinggi. Sebaliknya, jika V+ = 2 volt dan V- = 3 volt, maka V- lebih besar daripada V+.

Dalam hal ini, output komparator akan menjadi tegangan rendah.

Output Tegangan Tinggi atau Rendah

Output komparator op-amp merupakan tegangan tinggi atau rendah yang ditentukan oleh hubungan antara tegangan input. Jika tegangan input non-inverting (V+) lebih besar dari tegangan input inverting (V-), output akan menjadi tegangan tinggi. Sebaliknya, jika tegangan input inverting (V-) lebih besar dari tegangan input non-inverting (V+), output akan menjadi tegangan rendah.

Peran Umpan Balik

Umpan balik dalam komparator op-amp dapat digunakan untuk menentukan karakteristik output. Komparator op-amp umumnya digunakan tanpa umpan balik, yang menghasilkan output yang tidak stabil. Namun, dengan menambahkan umpan balik, kita dapat mengubah karakteristik output komparator.

• Umpan balik positif:Umpan balik positif digunakan untuk membuat histeresis. Histeresis memungkinkan komparator untuk “menghilangkan” noise kecil dan menghasilkan output yang lebih stabil.
• Umpan balik negatif:Umpan balik negatif digunakan untuk mengurangi gain komparator dan meningkatkan stabilitasnya.

Komparator op-amp merupakan sirkuit elektronik yang membandingkan dua tegangan input dan menghasilkan output yang mengindikasikan tegangan mana yang lebih besar. Prinsip kerja komparator op-amp erat kaitannya dengan proses perbandingan hasil konversi bilangan, seperti yang dijelaskan dalam artikel perbandingan hasil konversi bilangan.

Dalam konteks konversi bilangan, komparator op-amp dapat digunakan untuk membandingkan nilai digital hasil konversi dengan nilai analog aslinya, sehingga memungkinkan untuk mengetahui akurasi proses konversi tersebut. Dengan demikian, komparator op-amp memiliki peran penting dalam berbagai aplikasi yang melibatkan konversi bilangan, seperti pengukuran, kontrol, dan pemrosesan sinyal.

Faktor-Faktor yang Mempengaruhi Kinerja Komparator Op-Amp

Beberapa faktor yang dapat memengaruhi kinerja komparator op-amp, antara lain:

• Kecepatan drift:Kecepatan drift adalah perubahan tegangan output komparator op-amp yang terjadi seiring waktu. Kecepatan drift dapat disebabkan oleh perubahan suhu atau tegangan supply.
• Noise:Noise adalah sinyal yang tidak diinginkan yang dapat masuk ke dalam sirkuit komparator op-amp. Noise dapat berasal dari berbagai sumber, seperti supply tegangan, komponen elektronik, atau lingkungan sekitar.
• Tegangan offset:Tegangan offset adalah tegangan kecil yang muncul pada output komparator op-amp ketika inputnya sama. Tegangan offset dapat disebabkan oleh ketidaksempurnaan dalam komponen op-amp.

Aplikasi Komparator Op-Amp: Komparator Op Amp

Komparator op-amp memiliki berbagai aplikasi penting dalam berbagai bidang, termasuk sistem kontrol, pengukuran dan sensor, konversi analog-ke-digital (ADC), dan deteksi level tegangan. Karena kemampuannya untuk membandingkan dua tegangan dan menghasilkan keluaran digital, komparator op-amp menjadi komponen kunci dalam banyak sistem elektronik.

Aplikasi Komparator Op-Amp dalam Sistem Kontrol

Komparator op-amp berperan penting dalam sistem kontrol dengan membandingkan sinyal input dengan nilai referensi dan menghasilkan sinyal keluaran yang sesuai. Ini memungkinkan sistem untuk mengontrol dan mengatur variabel yang berbeda berdasarkan input yang diterima.

• Kontrol Suhu:Dalam sistem kontrol suhu, komparator op-amp dapat membandingkan suhu yang diukur dengan nilai suhu target. Jika suhu berada di bawah nilai target, komparator akan mengaktifkan pemanas, dan jika suhu berada di atas nilai target, komparator akan menonaktifkan pemanas.
• Kontrol Kecepatan Motor:Komparator op-amp dapat digunakan untuk mengontrol kecepatan motor dengan membandingkan kecepatan motor aktual dengan kecepatan target. Jika kecepatan motor berada di bawah kecepatan target, komparator akan meningkatkan tegangan yang diterapkan pada motor, dan jika kecepatan motor berada di atas kecepatan target, komparator akan mengurangi tegangan yang diterapkan pada motor.

  Komparator op-amp merupakan komponen elektronik yang membandingkan dua tegangan input dan menghasilkan output digital yang menunjukkan tegangan mana yang lebih besar. Konsep ini dapat diterapkan dalam berbagai aplikasi, termasuk dalam memperbaiki stik PS yang rusak. Misalnya, memperbaiki stik PS yang rusak seringkali melibatkan pengecekan tombol-tombol yang tidak berfungsi dengan menggunakan komparator op-amp untuk membandingkan tegangan sinyal dari tombol dengan tegangan referensi.

  Dengan memahami cara kerja komparator op-amp, kita dapat lebih mudah menganalisis dan memperbaiki masalah elektronik seperti kerusakan pada stik PS.

Aplikasi Komparator Op-Amp dalam Pengukuran dan Sensor

Komparator op-amp sangat berguna dalam pengukuran dan sensor karena kemampuannya untuk mendeteksi perubahan kecil dalam tegangan dan menghasilkan sinyal keluaran yang sesuai. Ini memungkinkan untuk mengukur dan mendeteksi berbagai besaran fisik seperti tekanan, suhu, cahaya, dan posisi.

• Sensor Tekanan:Komparator op-amp dapat digunakan dalam sensor tekanan untuk mendeteksi perubahan tekanan dengan membandingkan tegangan yang dihasilkan oleh sensor dengan nilai referensi. Perubahan tekanan akan menghasilkan perubahan tegangan pada sensor, yang kemudian akan dideteksi oleh komparator dan menghasilkan sinyal keluaran yang sesuai.

• Sensor Cahaya:Komparator op-amp dapat digunakan dalam sensor cahaya untuk mendeteksi perubahan intensitas cahaya dengan membandingkan tegangan yang dihasilkan oleh sensor dengan nilai referensi. Perubahan intensitas cahaya akan menghasilkan perubahan tegangan pada sensor, yang kemudian akan dideteksi oleh komparator dan menghasilkan sinyal keluaran yang sesuai.

Aplikasi Komparator Op-Amp dalam Konversi Analog-ke-Digital (ADC)

Komparator op-amp merupakan komponen penting dalam konverter analog-ke-digital (ADC) karena kemampuannya untuk membandingkan tegangan input analog dengan sejumlah referensi tegangan dan menghasilkan sinyal digital yang sesuai. Ini memungkinkan untuk mengubah sinyal analog menjadi sinyal digital yang dapat diproses oleh komputer atau perangkat elektronik lainnya.

• ADC Jenis Flash:Dalam ADC jenis flash, komparator op-amp digunakan untuk membandingkan tegangan input analog dengan sejumlah referensi tegangan yang berbeda. Keluaran dari setiap komparator akan menunjukkan apakah tegangan input lebih tinggi atau lebih rendah dari referensi tegangan yang sesuai. Kombinasi keluaran dari semua komparator akan menghasilkan kode digital yang sesuai dengan tegangan input analog.

• ADC Jenis Suksesif-Aproksimasi:Dalam ADC jenis suksesif-aproksimasi, komparator op-amp digunakan untuk membandingkan tegangan input analog dengan tegangan referensi yang dihasilkan oleh konverter digital-ke-analog (DAC). Komparator akan memberikan informasi apakah tegangan input lebih tinggi atau lebih rendah dari tegangan referensi, dan informasi ini digunakan oleh DAC untuk menghasilkan tegangan referensi baru yang lebih dekat dengan tegangan input.

  Komparator op amp, dengan kemampuannya untuk membandingkan tegangan input, sering digunakan dalam implementasi gerbang logika. Salah satu contohnya adalah simulasi gerbang OR, yang dapat diimplementasikan dengan menggunakan dua komparator op amp. Simulasi gerbang OR ini menunjukkan bagaimana output dari komparator op amp akan berlogika tinggi (HIGH) jika salah satu atau kedua inputnya berlogika tinggi, sehingga meniru perilaku gerbang OR.

  Dalam konteks ini, komparator op amp berperan penting dalam membangun logika digital sederhana yang membentuk dasar dari sistem elektronik yang lebih kompleks.

  Proses ini berulang hingga tegangan referensi cukup dekat dengan tegangan input, menghasilkan kode digital yang sesuai dengan tegangan input analog.

Aplikasi Komparator Op-Amp dalam Deteksi Level Tegangan

Komparator op-amp dapat digunakan untuk mendeteksi level tegangan dengan membandingkan tegangan input dengan nilai referensi. Jika tegangan input lebih tinggi dari nilai referensi, komparator akan menghasilkan sinyal keluaran tinggi, dan jika tegangan input lebih rendah dari nilai referensi, komparator akan menghasilkan sinyal keluaran rendah.

• Deteksi Batas Tegangan:Komparator op-amp dapat digunakan untuk mendeteksi batas tegangan dalam sistem elektronik. Jika tegangan input mencapai batas yang ditentukan, komparator akan menghasilkan sinyal keluaran yang dapat digunakan untuk memicu tindakan yang diperlukan, seperti mematikan sirkuit atau mengaktifkan alarm.
• Deteksi Level Logika:Komparator op-amp dapat digunakan untuk mendeteksi level logika dalam sistem digital. Jika tegangan input lebih tinggi dari nilai referensi yang ditentukan, komparator akan menghasilkan sinyal keluaran tinggi, yang mewakili logika ‘1’, dan jika tegangan input lebih rendah dari nilai referensi, komparator akan menghasilkan sinyal keluaran rendah, yang mewakili logika ‘0’.

Aplikasi Komparator Op-Amp dalam Pembangkitan Sinyal Gelombang Persegi

Komparator op-amp dapat digunakan untuk membangkitkan sinyal gelombang persegi dengan menggunakan umpan balik positif. Ketika tegangan input lebih tinggi dari nilai referensi, komparator akan menghasilkan sinyal keluaran tinggi, yang akan diumpankan kembali ke input non-inverting. Umpan balik positif ini akan menyebabkan keluaran tetap tinggi hingga tegangan input turun di bawah nilai referensi.

Ketika tegangan input turun di bawah nilai referensi, komparator akan menghasilkan sinyal keluaran rendah, yang akan diumpankan kembali ke input non-inverting. Umpan balik positif ini akan menyebabkan keluaran tetap rendah hingga tegangan input naik di atas nilai referensi. Proses ini berulang, menghasilkan sinyal gelombang persegi dengan frekuensi yang ditentukan oleh waktu yang dibutuhkan untuk tegangan input untuk naik dan turun melewati nilai referensi.

• Osilator Gelombang Persegi:Komparator op-amp dapat digunakan untuk membuat osilator gelombang persegi sederhana dengan menggunakan umpan balik positif dan komponen RC. Komponen RC akan menentukan frekuensi osilasi.
• Pembangkitan Sinyal Jam:Komparator op-amp dapat digunakan untuk membangkitkan sinyal jam yang digunakan dalam sistem digital untuk sinkronisasi.

Pengalaman Pribadi dengan Komparator Op-Amp

Pengalaman pribadi dengan komparator op-amp telah memberikan saya wawasan mendalam tentang kegunaan dan keterbatasannya dalam berbagai proyek elektronik. Dalam proyek-proyek ini, saya telah menggunakan komparator op-amp untuk berbagai aplikasi, mulai dari deteksi level hingga kontrol motor. Melalui pengalaman ini, saya telah belajar tentang berbagai tantangan dan solusi yang terkait dengan penggunaan komparator op-amp.

Tantangan yang Dihadapi

Penggunaan komparator op-amp dalam proyek elektronik menghadirkan beberapa tantangan yang perlu diatasi. Salah satu tantangan yang paling umum adalah noise dan drift. Noise dapat menyebabkan kesalahan dalam pengambilan keputusan, sementara drift dapat menyebabkan perubahan output yang tidak diinginkan. Tantangan lain adalah pemilihan komponen yang tepat untuk mencapai kinerja yang optimal.

Menangani Tantangan

Untuk mengatasi tantangan ini, beberapa strategi telah saya terapkan. Untuk meminimalkan noise, saya menggunakan filter low-pass dan shielding. Untuk mengurangi drift, saya menggunakan komponen yang memiliki stabilitas suhu tinggi dan mengatur suhu lingkungan. Dalam pemilihan komponen, saya mempertimbangkan faktor-faktor seperti kecepatan, tegangan input, dan arus output.

Pelajaran yang Dipetik

Pengalaman dengan komparator op-amp telah mengajarkan saya pentingnya memahami karakteristik dan keterbatasannya. Saya belajar bahwa komparator op-amp sangat sensitif terhadap noise dan drift, dan penting untuk mengambil langkah-langkah untuk meminimalkannya. Saya juga belajar tentang pentingnya memilih komponen yang tepat untuk aplikasi tertentu.

Tips dan Trik

Berikut adalah beberapa tips dan trik untuk menggunakan komparator op-amp secara efektif:

• Gunakan filter low-pass untuk meminimalkan noise.
• Gunakan shielding untuk meminimalkan interferensi elektromagnetik.
• Gunakan komponen yang memiliki stabilitas suhu tinggi untuk mengurangi drift.
• Pilih komponen yang sesuai dengan spesifikasi aplikasi.
• Pertimbangkan penggunaan komparator op-amp dengan hysteresis untuk meningkatkan kekebalan noise.
• Gunakan komparator op-amp dengan tegangan input rendah untuk aplikasi yang membutuhkan sensitivitas tinggi.

Kesimpulan Akhir

Komparator Op-Amp merupakan komponen elektronik yang penting dalam sistem elektronik modern. Kemampuannya untuk membandingkan sinyal input dan menghasilkan output digital yang jelas membuatnya menjadi komponen kunci dalam berbagai aplikasi, mulai dari sistem kontrol dan pengukuran hingga konversi analog-ke-digital (ADC) dan pembangkitan sinyal.

Dengan pemahaman yang baik tentang prinsip kerja dan aplikasi komparator Op-Amp, para insinyur elektronik dapat merancang dan membangun sistem yang lebih kompleks dan canggih.

FAQ Lengkap

Apa saja jenis-jenis komparator Op-Amp yang umum digunakan?

Beberapa jenis komparator Op-Amp yang umum digunakan meliputi LM393, LM339, dan LM2901.

Bagaimana komparator Op-Amp digunakan dalam pembangkitan sinyal gelombang persegi?

Komparator Op-Amp dapat digunakan untuk membandingkan sinyal input dengan tegangan referensi dan menghasilkan output yang berubah antara tegangan tinggi dan rendah, menciptakan gelombang persegi.

Apa saja faktor-faktor yang dapat memengaruhi kinerja komparator Op-Amp?

Faktor-faktor seperti tegangan offset, drift, dan kecepatan respon dapat memengaruhi kinerja komparator Op-Amp.
