√ Mengenal Optocoupler PC817: Isolator Listrik Serbaguna

Mengenal Optocoupler PC817, perangkat isolasi listrik yang banyak digunakan dalam rangkaian elektronik. Perangkat ini menggabungkan LED pemancar dan fototransistor penerima, memberikan isolasi listrik yang tinggi antara dua sirkuit sekaligus memungkinkan transfer sinyal data.

Sebagai komponen penting dalam desain sirkuit, PC817 memiliki peran penting dalam aplikasi seperti isolasi antarmuka, switching daya, dan deteksi arus.

Pengertian Optocoupler PC817

Optocoupler PC817 adalah perangkat elektronik yang berfungsi sebagai isolator listrik antara dua sirkuit.

Ini terdiri dari dioda pemancar cahaya (LED) dan fototransistor yang dikemas dalam satu rumah.

Cara Kerja Optocoupler PC817

Ketika arus mengalir melalui LED, LED akan memancarkan cahaya yang mengenai fototransistor.

Cahaya yang dipancarkan menyebabkan fototransistor menjadi konduktif, sehingga memungkinkan arus mengalir melalui sirkuit yang terisolasi.

Mengenal Optocoupler PC817 dapat diperkaya dengan memahami tabel persamaan mosfet (transistor) lengkap , yang menyediakan informasi komprehensif tentang berbagai jenis MOSFET dan persamaannya. Hal ini memungkinkan perbandingan dan pemilihan MOSFET yang sesuai untuk aplikasi Optocoupler PC817, sehingga memastikan kinerja dan keandalan yang optimal.

Keuntungan Menggunakan Optocoupler PC817

Isolasi listrik: Mengisolasi dua sirkuit secara listrik, mencegah gangguan dan kerusakan.
Perlindungan kebisingan: Memblokir kebisingan listrik yang tidak diinginkan, meningkatkan integritas sinyal.
Kompatibilitas tegangan: Memungkinkan antarmuka antara sirkuit dengan tegangan berbeda.

Aplikasi Optocoupler PC817

Sirkuit antarmuka: Antarmuka antara sirkuit mikroprosesor dan periferal.
Penggerak relai: Mendorong relai tanpa kontak listrik langsung.
Isolasi pengukuran: Mengisolasi pengukuran sensitif dari gangguan listrik.

Struktur dan Komponen Optocoupler PC817

PC817 adalah optocoupler yang terdiri dari LED pemancar dan fototransistor penerima yang diisolasi secara elektrik.

Mengenal Optocoupler PC817 merupakan aspek penting dalam rangkaian elektronika. Komponen ini berperan sebagai isolator listrik, memisahkan bagian input dan output secara optik. Dengan demikian, Optocoupler PC817 menjaga integritas sinyal dan mencegah interferensi antar sirkuit. Sementara itu, frekuensi metro tv terbaru frekuensi metro tv terbaru terus diperbarui untuk memberikan kualitas gambar yang optimal.

Kembali ke Optocoupler PC817, komponen ini memiliki rasio transfer arus yang tinggi dan waktu respons yang cepat, menjadikannya pilihan ideal untuk aplikasi isolasi sinyal yang efisien.

LED pemancar mengubah sinyal listrik menjadi cahaya inframerah, yang kemudian diterima oleh fototransistor penerima dan diubah kembali menjadi sinyal listrik.

LED Pemancar

LED pemancar di PC817 terbuat dari gallium arsenide (GaAs) dan memancarkan cahaya inframerah dengan panjang gelombang sekitar 940 nm.

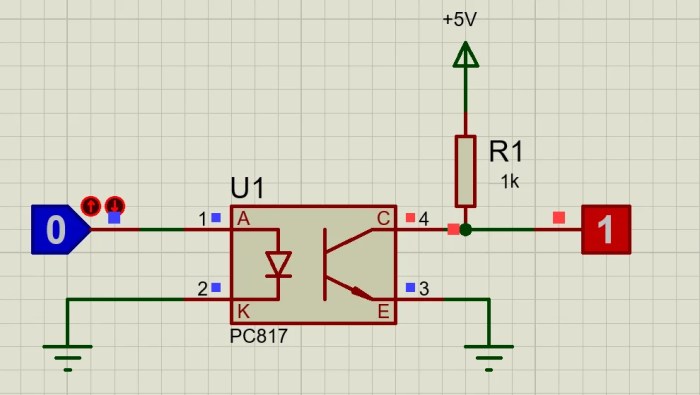

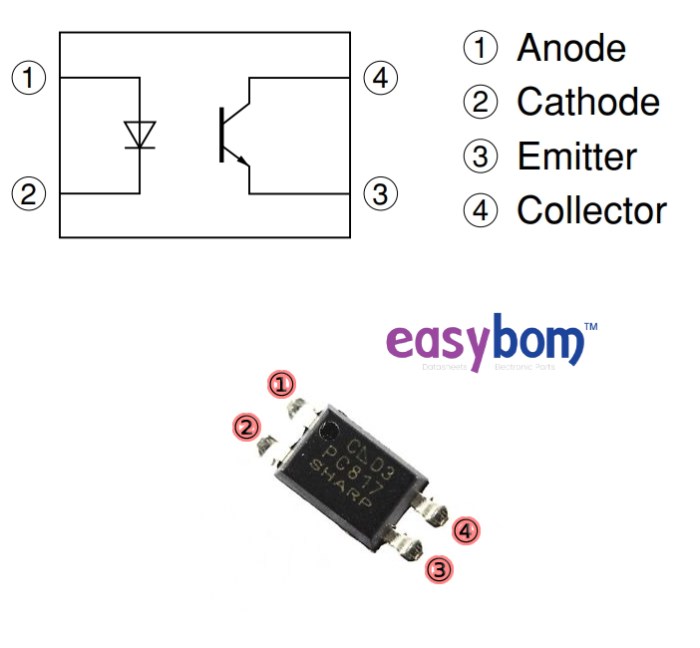

LED ini dihubungkan ke terminal 1 dan 2 dari optocoupler.

Fototransistor Penerima

Fototransistor penerima di PC817 adalah transistor bipolar silikon yang sensitif terhadap cahaya inframerah.

Ketika cahaya inframerah mengenai basis fototransistor, ia menghasilkan pasangan elektron-lubang, yang memungkinkan arus mengalir antara kolektor dan emitor.

Fototransistor ini dihubungkan ke terminal 4 dan 5 dari optocoupler.

Spesifikasi Teknis Optocoupler PC817

Spesifikasi teknis optocoupler PC817 menentukan karakteristik dan kemampuan operasionalnya. Memahami spesifikasi ini sangat penting untuk memilih dan menggunakan PC817 secara efektif dalam aplikasi.

Tegangan Isolasi

Tegangan isolasi mengacu pada tegangan maksimum yang dapat diterapkan di antara terminal input dan output optocoupler tanpa menyebabkan gangguan atau kerusakan. Untuk PC817, tegangan isolasi tipikal adalah 5 kV, memberikan tingkat isolasi yang tinggi antara sirkuit input dan output.

Arus Maju LED

Arus maju LED adalah arus yang mengalir melalui dioda pemancar cahaya (LED) di dalam optocoupler. Ini menentukan kecerahan LED dan oleh karena itu jumlah cahaya yang ditransmisikan ke fototransistor. Untuk PC817, arus maju LED tipikal adalah 10 mA, memberikan output cahaya yang cukup untuk mengaktifkan fototransistor secara efektif.

Waktu Respons

Waktu respons adalah waktu yang diperlukan bagi optocoupler untuk merespons perubahan sinyal input. Ini mencakup waktu yang dibutuhkan LED untuk memancarkan cahaya, waktu yang dibutuhkan cahaya untuk ditransmisikan ke fototransistor, dan waktu yang dibutuhkan fototransistor untuk merespons cahaya. Untuk PC817, waktu respons tipikal adalah 10 μs, memberikan kinerja switching yang cepat.

Prinsip Kerja Optocoupler PC817: Mengenal Optocoupler PC817

Optocoupler PC817 bekerja berdasarkan prinsip isolasi listrik dan transfer sinyal menggunakan cahaya. Komponen ini terdiri dari LED (Light Emitting Diode) dan fototransistor yang terisolasi secara optik.

Emisi Cahaya oleh LED

Ketika arus listrik mengalir melalui LED, ia memancarkan cahaya inframerah (IR) yang tidak terlihat oleh mata manusia. Intensitas cahaya yang dipancarkan sebanding dengan arus yang mengalir melalui LED.

Mengenal Optocoupler PC817 merupakan langkah awal dalam memahami komponen elektronik penting ini. Berbagai aplikasi optocoupler, termasuk dalam sistem TV digital, dapat dipelajari lebih lanjut melalui referensi terpercaya seperti Daftar Frekuensi TV Digital Bali terbaru . Memahami prinsip kerja optocoupler dan penerapannya dalam sirkuit akan membantu dalam merancang sistem yang lebih efisien dan andal, termasuk dalam bidang komunikasi dan kontrol.

Deteksi Cahaya oleh Fototransistor

Cahaya IR yang dipancarkan oleh LED melewati celah isolasi dan mengenai fototransistor. Cahaya IR ini diserap oleh fototransistor, menghasilkan pembangkitan elektron-lubang. Pembangkitan pembawa muatan ini menyebabkan penurunan resistansi fototransistor, sehingga memungkinkan arus mengalir di antara kolektor dan emitor.

Isolasi Listrik

Celah isolasi antara LED dan fototransistor memberikan isolasi listrik antara dua sisi optocoupler. Hal ini memungkinkan sinyal ditransfer antara dua sirkuit yang terpisah secara elektrik, sehingga mencegah aliran arus listrik di antara keduanya.

Transfer Sinyal

Arus yang mengalir melalui LED mengontrol intensitas cahaya yang dipancarkan, yang pada gilirannya mengontrol arus yang mengalir melalui fototransistor. Dengan demikian, sinyal listrik yang diterapkan pada LED ditransfer ke sisi lain optocoupler melalui modulasi cahaya.

Aplikasi Optocoupler PC817

Optocoupler PC817 banyak digunakan dalam rangkaian elektronik untuk berbagai aplikasi, seperti:

Isolasi Listrik

PC817 digunakan untuk mengisolasi secara listrik dua sirkuit yang berbeda. Isolasi ini mencegah aliran arus listrik antara kedua sirkuit, yang penting untuk keamanan dan mencegah gangguan.

Mengenal Optocoupler PC817 merupakan langkah awal dalam memahami teknologi isolasi listrik. Komponen ini banyak digunakan dalam berbagai aplikasi, termasuk dalam sistem satelit. Untuk mengetahui informasi terbaru mengenai frekuensi satelit Telkom 4, pembaca dapat merujuk pada Daftar Frekuensi Satelit Telkom 4 Terbaru . Dengan memahami frekuensi yang digunakan, pengguna dapat mengoptimalkan pengaturan penerima sinyal satelit untuk mendapatkan kualitas gambar dan suara yang terbaik.

Optocoupler PC817 berperan penting dalam sistem satelit dengan memberikan isolasi listrik antara bagian input dan output, sehingga mencegah gangguan dan memastikan keamanan sistem.

Switching

PC817 dapat digunakan sebagai sakelar elektronik untuk mengontrol aliran arus dalam suatu rangkaian. Ketika LED internal PC817 dihidupkan, fototransistor akan aktif dan memungkinkan arus mengalir melalui rangkaian.

Interfacing

PC817 dapat digunakan untuk menghubungkan dua sirkuit dengan tingkat tegangan yang berbeda. Misalnya, PC817 dapat digunakan untuk menghubungkan rangkaian logika 5V ke rangkaian logika 12V, menyediakan antarmuka yang terisolasi secara elektrik.

Contoh Aplikasi Umum

* Isolasi gerbang penggerak motor dari rangkaian kontrol

Switching beban daya tinggi dari rangkaian kontrol tegangan rendah
Interfacing rangkaian mikrokontroler ke perangkat bertegangan tinggi
Deteksi arus dan tegangan dalam rangkaian bertegangan tinggi
Pembuatan sakelar dan relai yang diaktifkan secara optik

Kelebihan dan Kekurangan Optocoupler PC817

Kelebihan, Mengenal Optocoupler PC817

Isolasi tinggi antara sirkuit input dan output, mencegah arus listrik mengalir di antara keduanya.
Kecepatan tinggi, memungkinkan transmisi data pada laju yang cepat.
Konsumsi daya rendah, menghemat daya dan mengurangi panas.

Kekurangan

Waktu respons terbatas, yang dapat menyebabkan penundaan dalam transmisi data.
Sensitivitas terhadap gangguan, terutama dari cahaya dan medan magnet, yang dapat memengaruhi kinerja.

Alternatif Optocoupler PC817

Optocoupler PC817 adalah perangkat isolasi umum yang banyak digunakan, namun ada beberapa alternatif yang dapat memberikan fitur atau keunggulan berbeda untuk aplikasi tertentu.

Optocoupler Alternatif

PC814:Optocoupler dengan fitur dan spesifikasi serupa dengan PC817, tetapi dengan waktu switching yang lebih cepat.
MOC3020:Optocoupler dengan peringkat tegangan isolasi yang lebih tinggi (1000 V) dan arus keluaran yang lebih tinggi (150 mA).
4N25:Optocoupler tujuan umum dengan isolasi yang lebih tinggi (1500 V) dan kecepatan switching yang lebih lambat.
TLP250:Optocoupler digital berkecepatan tinggi dengan isolasi galvanik dan bandwidth yang lebih lebar.

Teknologi Isolasi Alternatif

Selain optocoupler, ada teknologi isolasi alternatif yang dapat digunakan untuk aplikasi tertentu:

Transformator Isolasi:Menyediakan isolasi listrik melalui transformator, menawarkan tegangan isolasi yang tinggi dan toleransi kebisingan yang baik.
Kapasitor Isolasi:Menggunakan kapasitor untuk memblokir aliran arus, memberikan isolasi yang tinggi dan ukuran yang kompak.
Optoisolator Digital:Memanfaatkan LED dan fotodioda untuk mengisolasi sinyal digital, memberikan kecepatan switching yang tinggi dan konsumsi daya yang rendah.

Ringkasan Penutup

Dengan memahami prinsip kerja, spesifikasi teknis, dan aplikasi PC817, para insinyur dapat memanfaatkan perangkat ini secara efektif untuk meningkatkan kinerja dan keamanan rangkaian elektronik mereka.
