Tabel Ukuran Diameter Kabel Penghantar: Panduan Lengkap untuk Aplikasi Kelistrikan

Dalam dunia kelistrikan, memahami tabel ukuran diameter kabel penghantar adalah hal yang sangat penting. Tabel ini merupakan alat yang krusial untuk memastikan keamanan dan efisiensi dalam berbagai aplikasi kelistrikan, mulai dari instalasi rumah tangga hingga sistem jaringan listrik berskala besar.

Tabel ini memberikan informasi yang vital tentang hubungan antara diameter kabel, luas penampang, dan kapasitas arus yang dapat dilewati, sehingga memungkinkan para teknisi dan insinyur listrik untuk memilih ukuran kabel yang tepat untuk setiap kebutuhan.

Pentingnya tabel ukuran diameter kabel penghantar terletak pada kemampuannya untuk membantu menentukan kapasitas arus yang dapat dilewati oleh kabel. Dengan mengetahui diameter kabel, kita dapat menghitung luas penampangnya, yang kemudian dapat digunakan untuk menentukan kapasitas arus maksimum yang aman untuk dialirkan melalui kabel tersebut.

Faktor-faktor lain yang perlu dipertimbangkan dalam pemilihan ukuran kabel meliputi jenis bahan isolasi, tegangan kerja, kondisi lingkungan seperti suhu dan kelembaban, dan jenis aplikasi yang akan digunakan.

Pentingnya Tabel Ukuran Diameter Kabel Penghantar

Tabel ukuran diameter kabel penghantar merupakan alat penting dalam berbagai aplikasi kelistrikan. Tabel ini memberikan informasi yang krusial tentang hubungan antara ukuran kabel, luas penampang, dan kapasitas arus yang dapat dilewati. Informasi ini sangat penting untuk memastikan keamanan dan efisiensi sistem kelistrikan, baik di rumah, industri, maupun proyek infrastruktur.

Peran Tabel Ukuran Diameter Kabel dalam Keamanan dan Efisiensi

Tabel ukuran diameter kabel membantu dalam menentukan ukuran kabel yang tepat untuk setiap aplikasi, dengan mempertimbangkan beban arus yang akan dilewati. Penggunaan kabel yang terlalu kecil untuk beban arus yang tinggi dapat menyebabkan kabel menjadi panas berlebihan, bahkan terbakar, dan mengakibatkan korsleting.

Tabel ukuran diameter kabel penghantar merupakan panduan penting dalam menentukan kapasitas arus yang dapat ditampung oleh kabel. Dengan memahami tabel ini, kita dapat memilih kabel yang sesuai untuk aplikasi tertentu, sehingga menghindari pemanasan berlebihan dan potensi bahaya kebakaran. Untuk memaksimalkan efisiensi sistem kelistrikan, faktor daya menjadi aspek krusial.

Program koreksi faktor daya dapat membantu dalam menganalisis dan mengoptimalkan faktor daya, sehingga meminimalkan kehilangan daya dan meningkatkan efisiensi energi. Anda dapat mengunduh program koreksi faktor daya di situs ini. Dengan demikian, pemahaman tabel ukuran diameter kabel penghantar dan penerapan program koreksi faktor daya akan memberikan hasil yang optimal dalam sistem kelistrikan.

Sebaliknya, penggunaan kabel yang terlalu besar akan meningkatkan biaya dan tidak efisien dalam penggunaan material.

Tabel ukuran diameter kabel penghantar merupakan panduan penting dalam menentukan kemampuan kabel untuk menghantarkan arus listrik. Ukuran kabel yang tepat akan memastikan efisiensi dan keamanan sistem kelistrikan. Untuk menentukan ukuran kabel yang sesuai, perlu mempertimbangkan daya (HP) dan arus yang akan dihantarkan.

Menghitung tabel HP dan arus motor, seperti yang dijelaskan dalam artikel menghitung tabel hp dan arus motor , merupakan langkah awal yang krusial dalam menentukan ukuran kabel yang tepat. Dengan menggunakan tabel ukuran diameter kabel penghantar dan hasil perhitungan tabel HP dan arus motor, kita dapat memastikan pemilihan kabel yang sesuai untuk kebutuhan sistem kelistrikan, sehingga meminimalkan risiko overheating dan kerusakan.

Contoh Aplikasi Penggunaan Tabel Ukuran Diameter Kabel, Tabel ukuran diameter kabel penghantar

• Instalasi Rumah Tangga:Tabel ini membantu dalam menentukan ukuran kabel yang tepat untuk instalasi listrik di rumah, seperti untuk stop kontak, lampu, dan peralatan elektronik.
• Instalasi Industri:Dalam industri, tabel ini sangat penting untuk menentukan ukuran kabel yang tepat untuk peralatan berat, mesin produksi, dan sistem pencahayaan.
• Proyek Infrastruktur:Tabel ini membantu dalam menentukan ukuran kabel yang tepat untuk jaringan listrik, sistem telekomunikasi, dan infrastruktur lainnya.

Hubungan Diameter Kabel, Luas Penampang, dan Kapasitas Arus

Tabel ukuran diameter kabel menunjukkan hubungan antara diameter kabel, luas penampang, dan kapasitas arus yang dapat dilewati. Semakin besar diameter kabel, semakin besar luas penampangnya, dan semakin besar kapasitas arus yang dapat dilewati. Hubungan ini dapat dirumuskan sebagai berikut:

Luas Penampang = π

(Diameter/2)²

Tabel ukuran diameter kabel penghantar merupakan alat penting dalam menentukan kemampuan arus yang dapat dihantarkan oleh suatu kabel. Informasi ini sangat vital dalam perencanaan sistem kelistrikan, memastikan kabel yang digunakan mampu menampung beban arus tanpa mengalami pemanasan berlebihan. Dalam konteks yang lebih luas, hal ini berhubungan erat dengan pemilihan komponen elektronik seperti dioda zener, yang juga memiliki karakteristik arus dan tegangan tertentu.

Sebagai contoh, saat merancang rangkaian regulator tegangan dengan dioda zener, data dioda zener bzxpenulisan yang benar pada tulisan cos, seperti yang dijelaskan di situs web ini , akan membantu dalam menentukan kemampuan arus maksimum yang dapat ditangani oleh dioda tersebut, sehingga dapat dipasangkan dengan kabel penghantar yang sesuai untuk mencegah kerusakan akibat arus berlebih.

Dengan demikian, tabel ukuran diameter kabel penghantar berperan penting dalam memastikan kehandalan dan keamanan sistem kelistrikan secara keseluruhan.

Dimana:

• π adalah konstanta matematika (3.14159)
• Diameter adalah diameter kabel (dalam milimeter)
• Luas Penampang adalah luas penampang kabel (dalam milimeter persegi)

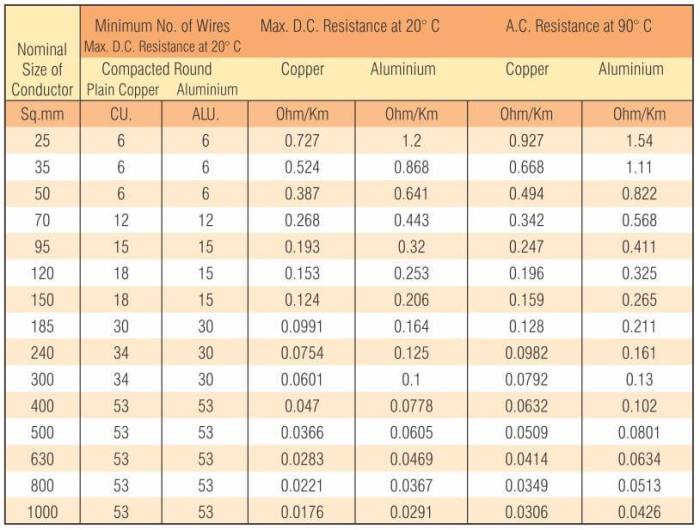

Tabel Ukuran Diameter Kabel, Luas Penampang, dan Kapasitas Arus

Tabel ini hanya sebagai contoh dan nilai sebenarnya dapat bervariasi tergantung pada jenis kabel, bahan isolasi, dan kondisi lingkungan. Untuk informasi yang lebih detail dan akurat, selalu merujuk pada tabel ukuran diameter kabel yang diterbitkan oleh produsen kabel atau lembaga standar terkait.

Faktor-Faktor yang Mempengaruhi Ukuran Kabel

Pemilihan ukuran kabel yang tepat sangat penting untuk memastikan aliran listrik yang aman dan efisien dalam berbagai aplikasi. Ukuran kabel yang tidak tepat dapat menyebabkan masalah seperti panas berlebih, penurunan tegangan, bahkan kebakaran. Faktor-faktor yang menentukan ukuran kabel yang ideal meliputi:

Jenis Bahan Isolasi Kabel

Bahan isolasi yang digunakan pada kabel memiliki peran penting dalam menentukan ukuran kabel. Bahan isolasi yang berbeda memiliki karakteristik tahan panas dan tahan tegangan yang berbeda. Berikut adalah beberapa jenis bahan isolasi yang umum digunakan dan pengaruhnya terhadap ukuran kabel:

• PVC (Polyvinyl Chloride):PVC merupakan bahan isolasi yang umum digunakan karena murah, tahan lama, dan mudah dibentuk. PVC memiliki tahan panas yang baik, tetapi kemampuan isolasinya kurang baik dibandingkan dengan bahan isolasi lainnya. Pada aplikasi dengan suhu tinggi, diperlukan ukuran kabel yang lebih besar untuk menjamin keamanan.

• XLPE (Cross-Linked Polyethylene):XLPE merupakan bahan isolasi yang lebih tahan panas dan tahan air dibandingkan PVC. XLPE juga memiliki kemampuan isolasi yang lebih baik. Oleh karena itu, untuk aplikasi dengan suhu tinggi dan kelembaban tinggi, ukuran kabel yang diperlukan lebih kecil dibandingkan dengan menggunakan PVC.

• Teflon (Polytetrafluoroethylene):Teflon merupakan bahan isolasi yang memiliki ketahanan panas dan ketahanan kimia yang sangat baik. Teflon juga memiliki kemampuan isolasi yang sangat tinggi. Oleh karena itu, Teflon sering digunakan untuk aplikasi dengan suhu sangat tinggi dan kondisi lingkungan yang keras.

Tegangan Kerja

Tegangan kerja adalah tegangan maksimum yang dapat ditahan oleh kabel tanpa terjadi kerusakan. Semakin tinggi tegangan kerja, semakin besar ukuran kabel yang diperlukan. Hal ini karena kabel dengan tegangan kerja tinggi memiliki jarak isolasi yang lebih besar untuk mencegah terjadinya korsleting.

Ukuran kabel yang terlalu kecil untuk tegangan kerja yang tinggi dapat menyebabkan lonjakan arus dan panas berlebih, sehingga meningkatkan risiko kebakaran.

Kondisi Lingkungan

Kondisi lingkungan seperti suhu dan kelembaban juga dapat memengaruhi ukuran kabel yang diperlukan. Suhu tinggi dapat menyebabkan penurunan kemampuan isolasi kabel, sehingga diperlukan ukuran kabel yang lebih besar untuk menjamin keamanan. Kelembaban tinggi dapat menyebabkan korosi pada kabel, sehingga diperlukan ukuran kabel yang lebih besar untuk melindungi kabel dari kerusakan.

• Suhu:Suhu tinggi dapat menyebabkan penurunan kemampuan isolasi kabel, sehingga diperlukan ukuran kabel yang lebih besar untuk menjamin keamanan. Suhu rendah juga dapat memengaruhi fleksibilitas kabel, sehingga perlu mempertimbangkan jenis kabel yang sesuai dengan kondisi suhu.
• Kelembaban:Kelembaban tinggi dapat menyebabkan korosi pada kabel, sehingga diperlukan ukuran kabel yang lebih besar untuk melindungi kabel dari kerusakan. Kabel yang digunakan di lingkungan dengan kelembaban tinggi biasanya dilapisi dengan bahan anti-korosi.

Cara Membaca dan Memahami Tabel Ukuran Kabel

Tabel ukuran kabel adalah alat penting dalam berbagai bidang, terutama di bidang kelistrikan. Tabel ini berisi informasi penting mengenai berbagai jenis kabel dan karakteristiknya, yang membantu dalam memilih ukuran kabel yang tepat untuk berbagai aplikasi. Memahami cara membaca dan menginterpretasi tabel ukuran kabel sangat penting untuk memastikan keamanan dan efisiensi sistem kelistrikan.

Struktur Tabel Ukuran Kabel

Tabel ukuran kabel umumnya memiliki beberapa kolom yang menampilkan informasi penting tentang kabel. Berikut adalah penjelasan tentang setiap kolom:

• Diameter Kabel (AWG atau mm):Kolom ini menunjukkan ukuran diameter kabel. American Wire Gauge (AWG) adalah sistem pengukuran standar untuk kabel di Amerika Serikat dan Kanada, sedangkan milimeter (mm) digunakan di banyak negara lain. Semakin kecil nomor AWG, semakin besar diameter kabel. Sebagai contoh, kabel AWG 10 lebih besar daripada kabel AWG 12.

• Luas Penampang (mm²): Kolom ini menunjukkan luas penampang kabel. Luas penampang adalah area lingkaran kabel, yang menentukan kemampuan kabel untuk menghantarkan arus listrik. Semakin besar luas penampang, semakin besar kapasitas arus yang dapat dihantarkan.
• Kapasitas Arus (Ampere):Kolom ini menunjukkan kapasitas arus maksimum yang dapat dihantarkan oleh kabel tanpa mengalami panas berlebih. Kapasitas arus dipengaruhi oleh jenis kabel, suhu lingkungan, dan faktor lainnya. Semakin besar luas penampang kabel, semakin tinggi kapasitas arusnya.
• Jenis Kabel:Kolom ini menunjukkan jenis kabel, seperti kabel tunggal (single-core), kabel berinti ganda (multi-core), atau kabel terbungkus (shielded cable). Jenis kabel menentukan fungsinya dan aplikasinya.

Contoh Penggunaan Tabel Ukuran Kabel

Misalnya, Anda ingin memilih kabel untuk menghubungkan stopkontak ke sakelar lampu. Anda tahu bahwa sakelar lampu membutuhkan arus maksimum 10 Ampere. Dengan menggunakan tabel ukuran kabel, Anda dapat mencari kabel dengan kapasitas arus minimal 10 Ampere. Setelah menemukan beberapa pilihan, Anda dapat mempertimbangkan faktor lain seperti jenis kabel yang sesuai untuk aplikasi tersebut.

Jika Anda membutuhkan kabel tahan api, Anda dapat memilih kabel dengan isolasi yang tahan api. Atau, jika Anda membutuhkan kabel untuk aplikasi elektronik, Anda dapat memilih kabel dengan isolasi yang lebih tipis.

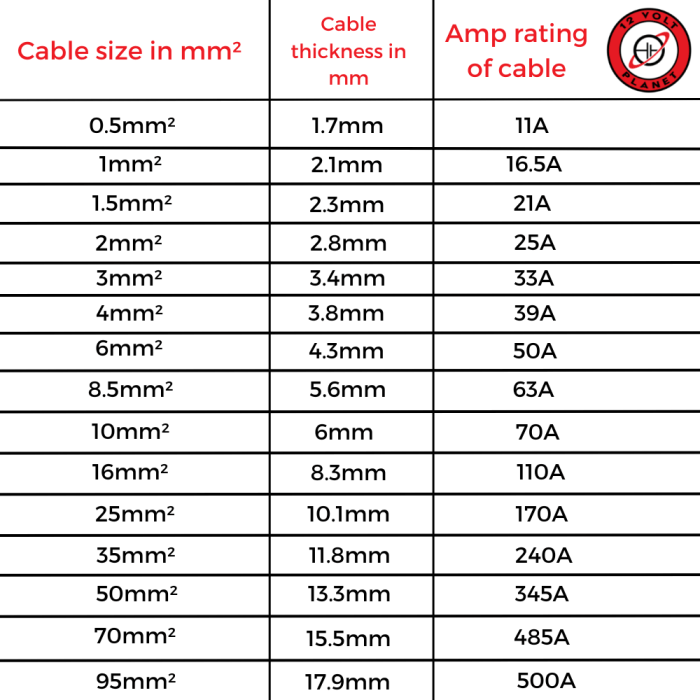

Contoh Tabel Ukuran Kabel

Aplikasi Tabel Ukuran Kabel dalam Praktik

Tabel ukuran kabel merupakan alat penting dalam perancangan instalasi listrik, karena menentukan kemampuan kabel untuk menghantarkan arus listrik dengan aman dan efisien. Penggunaan tabel ukuran kabel yang tepat sangat penting untuk memastikan sistem listrik beroperasi dengan baik, mencegah kerusakan peralatan, dan meminimalkan risiko kebakaran.

Perancangan Instalasi Listrik di Rumah

Dalam perancangan instalasi listrik di rumah, tabel ukuran kabel digunakan untuk menentukan ukuran kabel yang tepat untuk setiap sirkuit listrik, berdasarkan kebutuhan arus dan tegangan.

• Misalnya, untuk sirkuit pencahayaan, tabel ukuran kabel akan menunjukkan ukuran kabel yang tepat untuk menghantarkan arus listrik yang dibutuhkan oleh lampu.
• Untuk sirkuit stopkontak, tabel ukuran kabel akan menunjukkan ukuran kabel yang tepat untuk menghantarkan arus listrik yang dibutuhkan oleh peralatan elektronik seperti televisi, komputer, dan lemari es.

Sistem Pencahayaan dan Sistem Tenaga

Tabel ukuran kabel juga digunakan dalam perancangan sistem pencahayaan dan sistem tenaga.

• Dalam sistem pencahayaan, tabel ukuran kabel digunakan untuk menentukan ukuran kabel yang tepat untuk menghantarkan arus listrik ke lampu, berdasarkan jenis lampu dan jumlah lampu yang digunakan.
• Dalam sistem tenaga, tabel ukuran kabel digunakan untuk menentukan ukuran kabel yang tepat untuk menghantarkan arus listrik ke peralatan yang membutuhkan daya tinggi, seperti motor listrik, mesin las, dan mesin pemanas.

Sistem Jaringan Listrik

Tabel ukuran kabel juga digunakan dalam perancangan sistem jaringan listrik.

• Dalam sistem jaringan listrik, tabel ukuran kabel digunakan untuk menentukan ukuran kabel yang tepat untuk menghantarkan arus listrik dari sumber listrik ke beban listrik, berdasarkan jarak antara sumber listrik dan beban listrik, serta arus listrik yang dibutuhkan.

Peralatan Elektronik

Tabel ukuran kabel juga digunakan dalam menentukan ukuran kabel yang tepat untuk peralatan elektronik.

Tabel ukuran diameter kabel penghantar merupakan panduan penting dalam menentukan kapasitas arus yang dapat ditampung oleh kabel. Informasi ini sangat berguna dalam menentukan ukuran kabel yang tepat untuk instalasi listrik, terutama untuk peralatan dengan beban tinggi seperti motor. Untuk memudahkan perhitungan arus motor, Anda dapat memanfaatkan program khusus seperti yang tersedia di download program mencari arus motor 3.

Program ini dapat membantu menentukan arus motor berdasarkan data spesifik motor, sehingga Anda dapat memilih kabel dengan diameter yang tepat berdasarkan tabel ukuran diameter kabel penghantar, memastikan instalasi listrik yang aman dan efisien.

• Misalnya, untuk menghubungkan televisi ke stopkontak, tabel ukuran kabel akan menunjukkan ukuran kabel yang tepat untuk menghantarkan arus listrik yang dibutuhkan oleh televisi.
• Untuk menghubungkan komputer ke stopkontak, tabel ukuran kabel akan menunjukkan ukuran kabel yang tepat untuk menghantarkan arus listrik yang dibutuhkan oleh komputer.

Keselamatan dan Efisiensi dalam Pemilihan Ukuran Kabel

Pemilihan ukuran kabel yang tepat merupakan aspek penting dalam instalasi listrik. Hal ini tidak hanya memengaruhi kinerja sistem, tetapi juga keselamatan pengguna dan efisiensi energi. Kabel yang terlalu kecil dapat menyebabkan panas berlebih, kerusakan, dan bahkan kebakaran, sementara kabel yang terlalu besar dapat menyebabkan pemborosan energi dan biaya yang tidak perlu.

Pentingnya Keselamatan dalam Pemilihan Ukuran Kabel

Pemilihan ukuran kabel yang tepat sangat penting untuk keselamatan karena kabel yang terlalu kecil dapat menyebabkan arus listrik yang berlebihan. Arus yang berlebihan dapat menyebabkan kabel menjadi panas berlebih, yang dapat menyebabkan kerusakan pada kabel, isolasi, dan bahkan kebakaran. Risiko ini meningkat pada instalasi dengan beban tinggi, seperti peralatan listrik dengan daya tinggi, atau pada sistem dengan panjang kabel yang panjang.

• Kabel yang terlalu kecil dapat menyebabkan panas berlebih dan kerusakan pada kabel, isolasi, dan komponen lain dalam sistem listrik.
• Panas berlebih dapat menyebabkan kabel meleleh, terbakar, dan menyebabkan kebakaran.
• Kabel yang terlalu kecil juga dapat menyebabkan penurunan tegangan yang signifikan, yang dapat memengaruhi kinerja peralatan listrik dan bahkan menyebabkan kerusakan pada peralatan.

Risiko yang Mungkin Terjadi Jika Ukuran Kabel Tidak Sesuai

Pemilihan ukuran kabel yang tidak tepat dapat menyebabkan berbagai risiko, baik untuk keselamatan maupun kinerja sistem. Berikut adalah beberapa risiko yang mungkin terjadi:

• Kebakaran:Kabel yang terlalu kecil dapat menjadi panas berlebih dan menyebabkan kebakaran, terutama jika dibebani dengan arus yang berlebihan.
• Kerusakan pada Peralatan:Penurunan tegangan yang disebabkan oleh kabel yang terlalu kecil dapat menyebabkan kerusakan pada peralatan listrik, seperti motor, pompa, dan komputer.
• Kenaikan Biaya:Kabel yang terlalu kecil dapat menyebabkan pemborosan energi karena penurunan tegangan yang signifikan. Hal ini dapat meningkatkan tagihan listrik dan mengurangi efisiensi sistem.
• Gangguan Operasional:Kerusakan pada kabel atau peralatan akibat panas berlebih atau penurunan tegangan dapat menyebabkan gangguan operasional, yang dapat mengakibatkan kerugian finansial dan waktu.

Meningkatkan Efisiensi Energi dengan Pemilihan Ukuran Kabel yang Tepat

Pemilihan ukuran kabel yang tepat dapat meningkatkan efisiensi energi dengan meminimalkan penurunan tegangan. Penurunan tegangan terjadi ketika arus mengalir melalui kabel, menyebabkan energi hilang sebagai panas. Kabel yang lebih besar memiliki resistansi yang lebih rendah, sehingga kehilangan energi yang lebih kecil.

• Penurunan Tegangan yang Minimal:Kabel yang berukuran tepat mengurangi penurunan tegangan, memastikan peralatan listrik menerima tegangan yang cukup untuk beroperasi secara efisien.
• Penggunaan Energi yang Optimal:Penurunan tegangan yang minimal berarti bahwa peralatan listrik menggunakan energi secara optimal, mengurangi pemborosan energi dan biaya listrik.
• Peningkatan Umur Peralatan:Penurunan tegangan yang minimal dapat meningkatkan umur peralatan listrik, karena peralatan beroperasi pada tegangan yang optimal dan terhindar dari kerusakan akibat penurunan tegangan.

Contoh Kasus Nyata

Sebagai contoh, perhatikan kasus instalasi listrik di sebuah pabrik. Pabrik tersebut memiliki mesin produksi yang membutuhkan daya tinggi. Jika kabel yang digunakan untuk memasok daya ke mesin tersebut terlalu kecil, maka kabel akan menjadi panas berlebih dan dapat menyebabkan kerusakan pada mesin, bahkan kebakaran.

Hal ini akan mengakibatkan gangguan operasional, kerugian finansial, dan bahkan membahayakan keselamatan pekerja.

Tabel ukuran diameter kabel penghantar merupakan alat penting dalam menentukan kapasitas arus yang dapat ditampung oleh kabel. Hal ini erat kaitannya dengan pemilihan kapasitor yang tepat untuk menaikkan tegangan pada rangkaian elektronik. Mencari nilai kapasitor untuk menaikkan tegangan memerlukan pertimbangan terhadap arus yang mengalir dan tegangan yang ingin dicapai, yang juga dipengaruhi oleh kemampuan kabel penghantar.

Oleh karena itu, memahami tabel ukuran diameter kabel penghantar menjadi penting dalam proses perancangan rangkaian elektronik, khususnya ketika melibatkan penambahan kapasitor untuk menaikkan tegangan.

Selain itu, penurunan tegangan yang signifikan dapat menyebabkan mesin produksi bekerja tidak optimal, menghasilkan produk yang cacat, dan meningkatkan konsumsi energi. Dalam kasus ini, pemilihan ukuran kabel yang tepat sangat penting untuk memastikan keselamatan, efisiensi, dan kelancaran operasional pabrik.

Pemungkas

Tabel ukuran diameter kabel penghantar adalah alat yang sangat penting untuk memastikan keamanan, efisiensi, dan keandalan dalam berbagai aplikasi kelistrikan. Dengan memahami cara membaca dan menggunakan tabel ini, para teknisi dan insinyur listrik dapat memilih ukuran kabel yang tepat untuk setiap kebutuhan, sehingga meminimalkan risiko kebakaran, kerusakan peralatan, dan gangguan listrik.

Pemilihan ukuran kabel yang tepat juga berkontribusi pada efisiensi energi, dengan meminimalkan kehilangan daya dan meningkatkan umur peralatan listrik.

FAQ Terkini

Apa saja jenis bahan isolasi kabel yang umum digunakan?

Jenis bahan isolasi kabel yang umum digunakan meliputi PVC (Polyvinyl Chloride), XLPE (Cross-Linked Polyethylene), dan EPR (Ethylene Propylene Rubber).

Bagaimana cara menentukan ukuran kabel yang tepat untuk instalasi rumah tangga?

Untuk instalasi rumah tangga, ukuran kabel yang tepat dapat ditentukan berdasarkan kebutuhan arus untuk setiap sirkuit, seperti pencahayaan, stopkontak, dan peralatan elektronik. Tabel ukuran kabel dapat digunakan untuk memilih ukuran kabel yang sesuai dengan kapasitas arus yang dibutuhkan.

Apa yang dimaksud dengan kapasitas arus?

Kapasitas arus adalah jumlah maksimum arus yang dapat dilewati oleh kabel tanpa mengalami kerusakan atau overheating. Kapasitas arus ditentukan oleh ukuran kabel, jenis bahan isolasi, dan kondisi lingkungan.

Apakah ada standar khusus untuk tabel ukuran diameter kabel penghantar?

Ya, ada beberapa standar internasional yang mengatur tabel ukuran diameter kabel penghantar, seperti IEC (International Electrotechnical Commission) dan IEEE (Institute of Electrical and Electronics Engineers). Standar ini memastikan keseragaman dan keamanan dalam pemilihan ukuran kabel.
