Cara Kerja

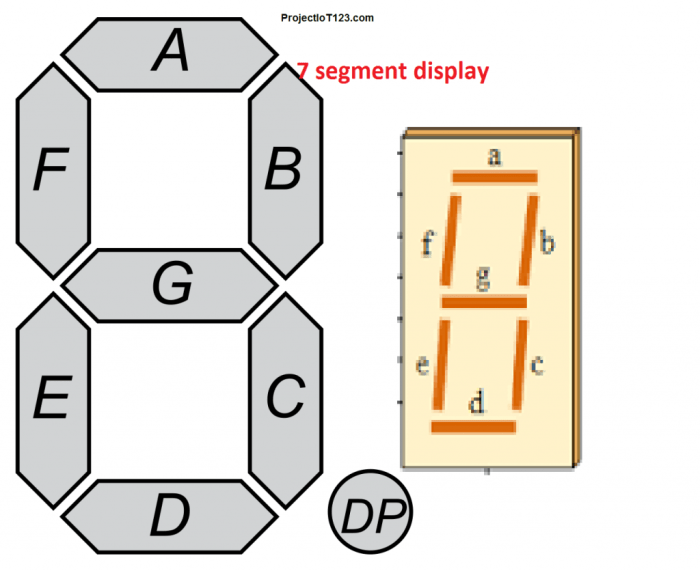

Setiap segmen Seven Segment Display dihubungkan ke pin terpisah pada mikrokontroler atau driver. Untuk menampilkan angka, mikrokontroler mengirimkan sinyal listrik ke pin yang sesuai untuk mengaktifkan segmen yang diperlukan. Kombinasi segmen yang aktif menentukan angka yang ditampilkan.

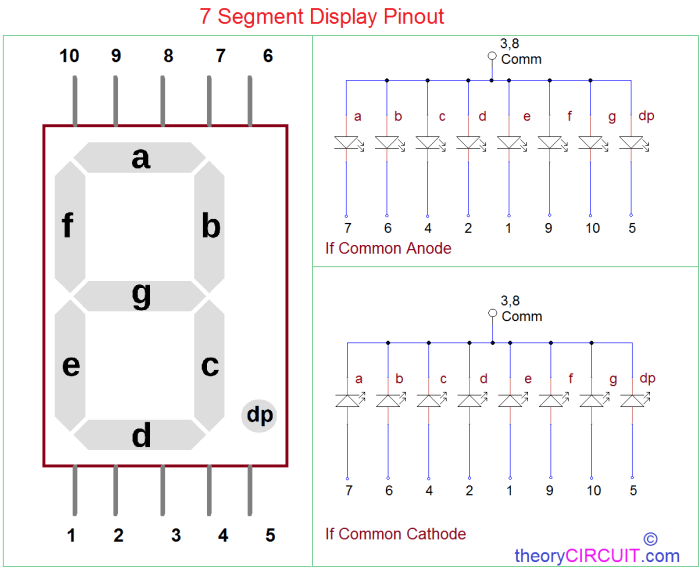

Contoh Rangkaian Listrik
Berikut adalah contoh rangkaian listrik sederhana yang menggunakan Seven Segment Display:
- Mikrokontroler (misalnya, Arduino)
- Seven Segment Display
- Resistor (untuk membatasi arus ke segmen LED)
- Sumber daya (misalnya, baterai atau catu daya)
Mikrokontroler diprogram untuk mengirimkan sinyal ke segmen Seven Segment Display, menciptakan kombinasi segmen yang menampilkan angka atau karakter yang diinginkan.
Seven Segment Display, perangkat elektronik yang menampilkan angka atau karakter menggunakan tujuh segmen bercahaya, merupakan komponen penting dalam berbagai aplikasi. Untuk menghubungkan Seven Segment Display ini dengan sistem kelistrikan, diperlukan jenis kabel listrik yang tepat. Di Jenis Jenis Kabel Listrik Fungsi dan Contoh Gambar , Anda dapat menemukan berbagai jenis kabel listrik yang tersedia, masing-masing dengan fungsi dan karakteristik unik.
Dengan memilih kabel yang sesuai untuk Seven Segment Display, Anda dapat memastikan kinerja yang optimal dan tampilan yang jelas.
Jenis-Jenis Seven Segment Display
Seven Segment Display hadir dalam berbagai jenis, masing-masing memiliki teknologi pembuatan dan karakteristik unik.
Berdasarkan Teknologi Pembuatan
- Light-Emitting Diode (LED): Menggunakan dioda pemancar cahaya untuk menampilkan angka dan karakter. LED dikenal dengan kecerahan tinggi, konsumsi daya rendah, dan umur panjang.
- Liquid Crystal Display (LCD): Menggunakan kristal cair untuk mengontrol cahaya yang melewatinya. LCD menawarkan tampilan yang jernih dan kontras tinggi, tetapi memerlukan lampu latar untuk menyala.
- Vacuum Fluorescent Display (VFD): Menggunakan fosfor yang distimulasi oleh elektron untuk menghasilkan cahaya. VFD memiliki tampilan yang jelas dan masa pakai yang lama, tetapi membutuhkan tegangan tinggi untuk beroperasi.
Aplikasi Seven Segment Display
Seven Segment Display (SSD) banyak digunakan dalam kehidupan sehari-hari, menampilkan informasi penting dengan cara yang jelas dan ringkas.
Contoh Penggunaan Seven Segment Display, Apa itu Seven Segment Display
- Jam digital: Menampilkan waktu dalam format angka.
- Alat ukur: Menampilkan nilai pengukuran, seperti suhu atau tekanan.
- Layar kalkulator: Menampilkan angka dan hasil perhitungan.
- Panel kontrol mesin: Menampilkan status dan pengaturan mesin.
- Sistem keamanan: Menampilkan kode akses atau status sistem.
Keuntungan Menggunakan Seven Segment Display
- Keterbacaan tinggi: Segmen yang jelas dan terang memudahkan pembacaan informasi dari jarak jauh.
- Keserbagunaan: SSD dapat digunakan dalam berbagai aplikasi, dari jam hingga peralatan industri.
- Hemat biaya: SSD relatif murah untuk diproduksi dan dioperasikan.
- Keandalan: SSD tahan lama dan dapat beroperasi dalam kondisi lingkungan yang keras.
- Kesederhanaan: Desain SSD sederhana dan mudah dipahami, membuatnya mudah untuk diintegrasikan ke dalam sistem.
Pembuatan Seven Segment Display Kustom
Membuat Seven Segment Display kustom adalah proses yang relatif mudah dan hemat biaya. Dengan beberapa komponen dasar dan sedikit keahlian, Anda dapat membuat tampilan kustom yang memenuhi kebutuhan proyek elektronik Anda.
Langkah pertama adalah mengumpulkan bahan-bahan yang diperlukan. Anda akan membutuhkan LED (Light-Emitting Diodes), resistor, dan papan tempat memotong roti atau papan sirkuit. Anda juga membutuhkan solder dan besi solder untuk menyatukan komponen.
Seven Segment Display adalah komponen elektronik yang terdiri dari tujuh segmen yang dapat menampilkan angka dan karakter tertentu. Dalam perkembangan teknologi, jenis layar juga terus berkembang, termasuk perbedaan antara LCD ori dan incell . Layar incell menawarkan tampilan yang lebih jernih dan responsif, namun LCD ori masih menjadi pilihan yang terjangkau dengan kualitas yang baik.
Kembali ke Seven Segment Display, perangkat ini banyak digunakan dalam berbagai aplikasi, seperti jam digital, multimeter, dan panel kontrol.
Merakit Display
Setelah Anda memiliki semua bahan, Anda dapat mulai merakit display. Mulailah dengan menyolder LED ke papan tempat memotong roti atau papan sirkuit. Pastikan LED diposisikan dengan benar, dengan anoda (kaki positif) terhubung ke resistor dan katoda (kaki negatif) terhubung ke ground.
Setelah LED disolder, Anda perlu menambahkan resistor ke setiap LED. Resistor ini akan membatasi arus yang mengalir melalui LED, mencegahnya terbakar.
Langkah terakhir adalah menghubungkan display ke sumber daya. Anda dapat menggunakan baterai atau catu daya untuk menyalakan display.
Seven Segment Display, tampilan yang terdiri dari tujuh segmen yang menyala untuk membentuk angka dan karakter, memainkan peran penting dalam berbagai aplikasi elektronik. Dalam dunia kontrol daya modern, Transistor IGBT (Transistor IGBT: Teknologi Modern untuk Kontrol Daya) telah merevolusi desain sistem.
