Ada beberapa sistem penandaan yang umum digunakan untuk dioda, masing-masing dengan cara interpretasinya sendiri. Memahami sistem penandaan yang relevan sangat penting untuk memastikan penggunaan dan aplikasi dioda yang tepat.
Sistem Penandaan
Salah satu sistem penandaan yang paling umum digunakan adalah sistem penandaan EIA (Electronic Industries Alliance). Sistem ini menggunakan kode dua digit untuk mengidentifikasi jenis dioda dan kode dua digit untuk menunjukkan karakteristiknya. Misalnya, dioda dengan kode 1N4148 adalah dioda switching tujuan umum dengan tegangan puncak terbalik 100 V.
Sistem penandaan lainnya termasuk sistem penandaan JEDEC (Joint Electron Device Engineering Council) dan sistem penandaan MIL (Military). Setiap sistem memiliki konvensi penandaannya sendiri, dan penting untuk merujuk pada lembar data atau sumber terpercaya lainnya untuk interpretasi yang akurat.
Interpretasi Kode Dioda
Untuk menafsirkan kode dioda, ikuti langkah-langkah berikut:
- Identifikasi sistem penandaan yang digunakan.
- Temukan kode dioda pada dioda atau kemasannya.

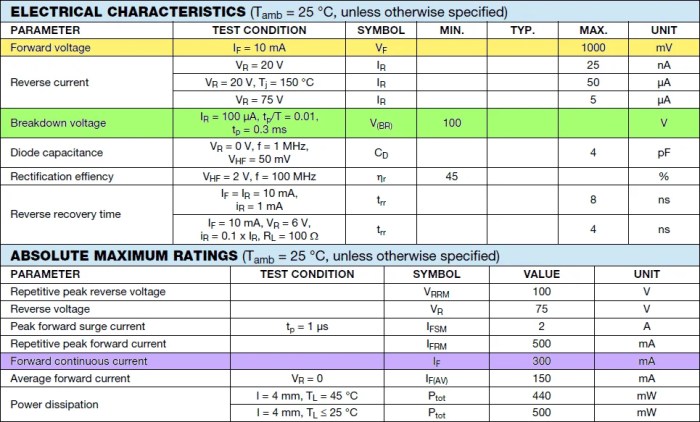

- Rujuk ke lembar data atau sumber terpercaya lainnya untuk menafsirkan kode.
Dengan mengikuti langkah-langkah ini, teknisi dan insinyur dapat dengan mudah menentukan jenis dan karakteristik dioda yang mereka gunakan, memastikan penggunaan dan aplikasi yang tepat.
Ulasan Penutup
Sekarang, Anda telah dilengkapi dengan pengetahuan mendalam tentang daftar kode dioda dan penjelasannya. Dengan panduan ini, Anda dapat memilih dan menggunakan dioda dengan percaya diri, membuka jalan bagi penciptaan rangkaian elektronik yang lebih efisien dan andal.
Jawaban yang Berguna
Apa fungsi utama dioda?
Dioda berfungsi sebagai penyearah, mengubah arus bolak-balik menjadi arus searah, dan sebagai sakelar, mengontrol aliran arus dalam rangkaian.
Bagaimana cara mengidentifikasi dioda dari kodenya?
Kode dioda biasanya terdiri dari huruf dan angka yang menunjukkan jenis, ukuran, dan karakteristiknya. Misalnya, kode “1N4007” menunjukkan dioda silikon dengan tegangan mundur 1000V.
Apa saja aplikasi umum dioda?
Dioda digunakan dalam berbagai aplikasi, termasuk penyearahan daya, pengaturan tegangan, perlindungan sirkuit, dan sebagai sakelar dalam rangkaian digital.
