Fungsi Limit Switch: Pengendali Gerakan Presisi dalam Otomatisasi Industri

Fungsi limit switch – Limit switch merupakan komponen penting dalam otomatisasi industri, berfungsi sebagai pengawas pergerakan yang andal dan efisien untuk memastikan pengoperasian mesin dan proses yang aman dan terkendali.

Sebagai sakelar yang dioperasikan secara mekanis, limit switch mendeteksi posisi atau pergerakan objek, memberikan sinyal listrik yang dapat digunakan untuk mengontrol proses, mencegah kerusakan, dan meningkatkan efisiensi.

Pengertian Limit Switch

Limit switch adalah sakelar listrik yang digunakan untuk mendeteksi posisi atau pergerakan suatu objek. Limit switch digunakan untuk mengontrol berbagai peralatan, seperti mesin, konveyor, dan robot. Limit switch biasanya dipasang pada posisi tertentu pada mesin atau peralatan dan diaktifkan ketika objek menyentuh sakelar.

Tujuan utama penggunaan limit switch adalah untuk memberikan sinyal kontrol ke peralatan ketika objek mencapai posisi tertentu. Sinyal ini dapat digunakan untuk memulai, menghentikan, atau mengubah arah gerakan peralatan. Limit switch juga dapat digunakan untuk melindungi peralatan dari kerusakan dengan mendeteksi kondisi yang tidak aman, seperti kelebihan beban atau suhu berlebih.

Jenis Limit Switch

• Limit switch mekanis: Limit switch mekanis menggunakan tuas atau lengan yang diaktifkan oleh objek yang bergerak. Limit switch mekanis adalah jenis limit switch yang paling umum dan tersedia dalam berbagai ukuran dan bentuk.
• Limit switch optik: Limit switch optik menggunakan sinar cahaya untuk mendeteksi objek. Limit switch optik lebih tepat dan dapat diandalkan daripada limit switch mekanis, tetapi juga lebih mahal.
• Limit switch kapasitif: Limit switch kapasitif menggunakan medan kapasitif untuk mendeteksi objek. Limit switch kapasitif sangat sensitif dan dapat mendeteksi objek yang tidak dapat dideteksi oleh limit switch mekanis atau optik.

Aplikasi Limit Switch

Limit switch memiliki berbagai aplikasi, antara lain:

• Mengontrol pergerakan mesin dan peralatan
• Mendeteksi kelebihan beban dan kondisi tidak aman lainnya
• Menghitung jumlah objek yang melewati titik tertentu
• Memberikan sinyal posisi ke sistem kontrol

2. Jenis-jenis Limit Switch: Fungsi Limit Switch

Limit switch adalah perangkat elektromekanis yang mendeteksi posisi atau gerakan suatu objek. Terdapat berbagai jenis limit switch yang umum digunakan, masing-masing dengan karakteristik dan keunggulan yang berbeda.

Limit Switch Mekanik

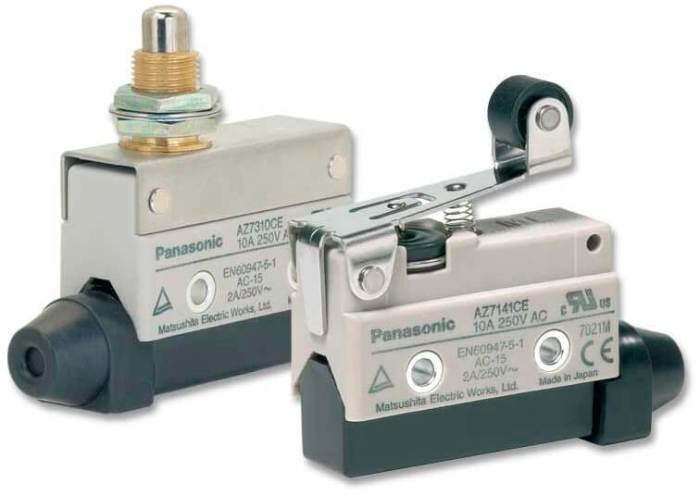

• Jenis Plunger:Memiliki aktuator berbentuk batang yang ditekan oleh objek untuk mengaktifkan sakelar.
• Jenis Tuas:Menggunakan tuas yang digerakkan oleh objek untuk mengoperasikan sakelar.
• Jenis Roller:Dilengkapi dengan roller yang berputar saat disentuh oleh objek, mengaktifkan sakelar.

Limit Switch Magnetik

Bekerja berdasarkan prinsip induksi elektromagnetik. Saat magnet mendekati atau menjauh dari sakelar, sakelar akan diaktifkan atau dinonaktifkan.

Limit Switch Kapasitif

Menggunakan kapasitansi untuk mendeteksi perubahan jarak antara sakelar dan objek. Saat objek mendekati sakelar, kapasitansi berubah, memicu pengaktifan sakelar.

Limit switch merupakan sakelar yang berfungsi untuk mendeteksi posisi atau gerakan suatu objek. Dalam skema driver safari 400 watt mono , limit switch digunakan untuk membatasi pergerakan motor, mencegah kerusakan pada komponen. Dengan mendeteksi posisi akhir motor, limit switch dapat mematikan daya secara otomatis, memastikan operasi yang aman dan terkontrol.

Limit switch memainkan peran penting dalam mengendalikan dan melindungi sistem mekanis, memberikan sinyal penting untuk menghentikan atau memulai gerakan sesuai dengan parameter yang ditentukan.

Limit Switch Fotoelektrik

Menggunakan sensor fotolistrik untuk mendeteksi objek. Saat objek melintasi jalur cahaya antara pemancar dan penerima, sakelar akan diaktifkan.

Limit switch berperan penting dalam mendeteksi posisi objek bergerak. Fungsinya yang esensial dalam mengendalikan sistem otomatis, seperti mesin industri dan kendaraan, membuatnya menjadi komponen penting dalam berbagai aplikasi. Salah satu contoh penerapannya adalah dalam rangkaian sensor suara. Rangkaian sensor suara menggunakan limit switch untuk mengukur tingkat suara dan menghasilkan sinyal listrik yang sebanding dengan intensitas suara.

Dengan mengintegrasikan limit switch ke dalam rangkaian sensor suara, sistem dapat mendeteksi dan merespons perubahan tingkat suara secara akurat, memungkinkan aplikasi seperti kontrol volume otomatis dan pengenalan suara.

Limit Switch Ultrasonik

Menggunakan gelombang ultrasonik untuk mendeteksi objek. Saat gelombang ultrasonik mengenai objek dan dipantulkan kembali, sakelar akan diaktifkan.

Perbedaan dan Kelebihan Jenis Limit Switch

Setiap jenis limit switch memiliki perbedaan dan kelebihannya masing-masing. Limit switch mekanik bersifat andal dan terjangkau, sedangkan limit switch magnetik tahan terhadap lingkungan yang keras. Limit switch kapasitif memiliki sensitivitas tinggi, sedangkan limit switch fotoelektrik menawarkan jangkauan deteksi yang luas.

Limit switch berfungsi sebagai sensor posisi mekanis yang memberikan sinyal output biner untuk mengontrol proses industri. Sinyal ini dapat digunakan untuk mengoperasikan aktuator, seperti motor atau katup, berdasarkan posisi limit switch. Untuk memahami prinsip kerja limit switch, penting untuk memahami konsep Metal Oxide Semiconductor Field Effect Transistor (MOSFET).

Pengertian MOSFET dan cara cek MOSFET dapat ditemukan di situs web yang terperinci. Dengan memahami MOSFET, kita dapat melihat bagaimana sinyal output limit switch dapat diproses dan diinterpretasikan oleh sistem kontrol, memungkinkan otomatisasi dan kontrol proses industri yang presisi.

Limit switch ultrasonik memberikan deteksi yang akurat dan tidak terpengaruh oleh perubahan lingkungan.

Prinsip Kerja Limit Switch

Limit switch bekerja berdasarkan prinsip mekanis dan elektrik. Ketika aktuator limit switch terdorong oleh objek atau gerakan mekanis, sakelar internalnya akan bereaksi, membuka atau menutup kontak listrik.

Prinsip Mekanis

Aktuator limit switch dirancang dalam berbagai bentuk, seperti tuas, roller, atau plunger. Saat aktuator ditekan, gaya mekanis akan diteruskan ke sakelar internal, menyebabkan perubahan posisi kontak listrik.

Prinsip Elektrik

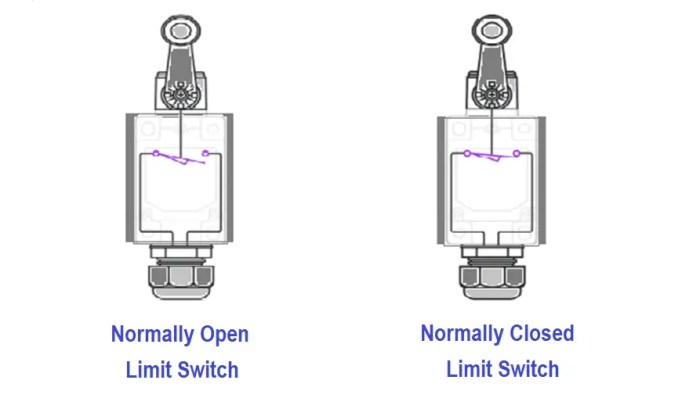

Limit switch biasanya menggunakan kontak listrik yang terhubung secara seri atau paralel. Ketika aktuator ditekan dan sakelar berubah posisi, kontak listrik akan membuka atau menutup, sehingga memungkinkan atau memutus aliran arus listrik.

Aplikasi Limit Switch

Limit switch banyak digunakan dalam berbagai industri untuk mengontrol posisi, gerakan, dan urutan mesin atau peralatan. Aplikasi umum limit switch meliputi:

Otomatisasi

• Deteksi posisi:Limit switch digunakan untuk mendeteksi posisi komponen mesin, seperti lengan robot, konveyor, dan aktuator.
• Penghentian darurat:Limit switch digunakan sebagai mekanisme keselamatan untuk menghentikan mesin atau peralatan secara otomatis jika terjadi kondisi berbahaya.
• Pengaturan kecepatan:Limit switch digunakan untuk mengatur kecepatan mesin atau peralatan dengan mengontrol aliran cairan atau gas.

Manufaktur

• Deteksi akhir perjalanan:Limit switch digunakan untuk mendeteksi ketika peralatan atau mesin telah mencapai akhir perjalanannya, sehingga mencegah kerusakan.
• Kontrol urutan:Limit switch digunakan untuk mengontrol urutan operasi dalam proses manufaktur, seperti memulai atau menghentikan mesin.
• Deteksi level:Limit switch digunakan untuk mendeteksi level cairan atau material dalam tangki atau wadah.

Aplikasi Lainnya, Fungsi limit switch

• Elevasi:Limit switch digunakan untuk mengontrol posisi elevator dan mencegah kerusakan pada peralatan.
• Pintu dan gerbang:Limit switch digunakan untuk mendeteksi posisi pintu dan gerbang, memastikan pengoperasian yang aman.
• Transportasi:Limit switch digunakan dalam sistem kereta api dan kendaraan untuk mendeteksi posisi rel, gerbong, dan komponen lainnya.

Pemasangan dan Pengkabelan Limit Switch

Pemasangan dan pengkabelan limit switch harus dilakukan dengan benar untuk memastikan operasi yang aman dan andal. Berikut adalah langkah-langkah yang harus diikuti:

Lokasi Pemasangan

Limit switch harus dipasang pada lokasi yang tepat untuk mendeteksi pergerakan atau posisi objek yang diinginkan. Pertimbangkan faktor-faktor seperti jangkauan aktuator, ruang yang tersedia, dan potensi gangguan.

Pemasangan Mekanik

Pasang limit switch dengan aman menggunakan sekrup atau braket pemasangan. Pastikan limit switch terpasang dengan kencang dan tidak dapat bergerak.

Limit switch, perangkat yang mendeteksi posisi mekanis, memainkan peran penting dalam mengontrol dan melindungi sistem. Serupa dengan kapasitor elco yang menyimpan energi listrik, limit switch berfungsi sebagai sensor mekanis yang memberikan sinyal listrik ketika batas posisi tertentu tercapai. Kapasitor elco menghaluskan tegangan dan memberikan cadangan daya, sementara limit switch menyediakan umpan balik posisi yang akurat untuk mengoptimalkan kinerja dan keamanan sistem.

Dengan mengintegrasikan fungsi limit switch dengan pemahaman tentang kapasitor elco, para insinyur dapat merancang sistem yang andal dan efisien.

Pengkabelan

• Gunakan kabel yang sesuai dengan spesifikasi limit switch dan kondisi lingkungan.
• Hubungkan kabel ke terminal limit switch sesuai dengan diagram pengkabelan yang disediakan.
• Amankan kabel dengan klem kabel atau pengikat untuk mencegah koneksi yang longgar.

Spesifikasi Kabel dan Koneksi

Perawatan dan Pemecahan Masalah Limit Switch

Limit switch memerlukan perawatan dan pemecahan masalah yang tepat untuk memastikan operasi yang andal dan berumur panjang.

Prosedur Perawatan Preventif

• Inspeksi visual secara teratur untuk mencari tanda-tanda kerusakan, keausan, atau korosi.
• Pembersihan debu, kotoran, atau serpihan yang dapat mengganggu operasi.
• Pengencangan koneksi listrik dan mekanis secara berkala.
• Pelumasan bagian yang bergerak untuk mengurangi gesekan dan keausan.
• Kalibrasi ulang secara berkala sesuai dengan spesifikasi pabrikan.

Panduan Pemecahan Masalah Umum

• Limit switch tidak merespons:Periksa catu daya, koneksi listrik, dan aktuator mekanis.
• Limit switch merespons secara tidak menentu:Periksa koneksi yang longgar, kontak yang aus, atau aktuator yang macet.
• Limit switch rusak secara fisik:Ganti limit switch dengan unit baru.
• Limit switch terpicu secara palsu:Periksa sensitivitas aktuator, penyelarasan yang tepat, dan adanya getaran atau gangguan eksternal.
• Limit switch tidak dapat dikalibrasi:Periksa kerusakan mekanis, keausan kontak, atau kalibrator yang tidak berfungsi.

7. Standar dan Sertifikasi Limit Switch

Limit switch mengikuti standar industri dan sertifikasi yang memastikan kinerja, keamanan, dan keandalannya.

Limit switch merupakan sakelar yang digunakan untuk mendeteksi posisi atau pergerakan suatu objek. Fungsi limit switch sangat penting dalam berbagai aplikasi industri, seperti mengontrol gerakan mesin atau menghentikan proses produksi jika terjadi kesalahan. Selain itu, limit switch juga berperan penting dalam memastikan keselamatan operator dengan mencegah terjadinya kecelakaan.

PCB ( fungsi pcb ) berfungsi sebagai platform pemasangan dan interkoneksi komponen elektronik, termasuk limit switch. Dengan mengintegrasikan limit switch pada PCB, desainer dapat menciptakan sistem kontrol yang lebih ringkas, andal, dan efisien, sehingga meningkatkan kinerja dan keselamatan secara keseluruhan.

Badan Sertifikasi dan Persyaratan

Beberapa badan sertifikasi terkemuka untuk limit switch meliputi:

• Underwriters Laboratories (UL)
• Canadian Standards Association (CSA)
• European Committee for Electrotechnical Standardization (CENELEC)
• International Electrotechnical Commission (IEC)

Persyaratan sertifikasi biasanya mencakup:

• Uji ketahanan mekanis dan listrik
• Uji lingkungan (misalnya, suhu ekstrem, kelembapan, getaran)
• Kepatuhan terhadap standar keselamatan

Produsen Limit Switch Terkemuka

Pasar limit switch didominasi oleh beberapa produsen terkemuka yang menawarkan berbagai produk dengan fitur dan keunggulan unik.

Produsen Limit Switch Teratas

• Omron: Dikenal dengan sakelar yang andal, tahan lama, dan serbaguna.
• Honeywell: Memproduksi limit switch yang kokoh dan tahan cuaca untuk aplikasi industri berat.
• Siemens: Menyediakan sakelar canggih dengan diagnostik terintegrasi dan konektivitas digital.
• Schneider Electric: Menawarkan berbagai limit switch dengan berbagai jenis aktuator dan opsi pemasangan.
• ABB: Memproduksi limit switch yang sesuai dengan standar internasional dan menawarkan keandalan yang tinggi.

Fitur dan Keunggulan

Produsen limit switch terkemuka ini menawarkan fitur dan keunggulan yang membedakan produk mereka, termasuk:

• Daya Tahan Tinggi: Limit switch dirancang untuk menahan lingkungan yang keras, getaran, dan beban berat.
• Beragam Aktuator: Tersedia dalam berbagai jenis aktuator, seperti plunger, tuas, dan roller, untuk mengakomodasi berbagai aplikasi.
• Opsi Pemasangan Serbaguna: Limit switch dapat dipasang dengan berbagai cara, termasuk pemasangan permukaan, pemasangan lubang, dan pemasangan braket.
• Konektivitas Digital: Beberapa limit switch dilengkapi dengan konektivitas digital, memungkinkan integrasi ke dalam sistem kontrol dan pemantauan.
• Sertifikasi Standar Industri: Limit switch dari produsen terkemuka memenuhi standar industri yang diakui, memastikan kualitas dan keandalan.

9. Tren dan Inovasi Limit Switch

Kemajuan teknologi terus mendorong inovasi dalam desain dan aplikasi limit switch. Tren terbaru mencakup peningkatan konektivitas, keandalan, dan kemudahan penggunaan.

Konektivitas Nirkabel

• Limit switch nirkabel memanfaatkan teknologi seperti Bluetooth dan Wi-Fi untuk terhubung ke perangkat lain, seperti PLC dan HMI, tanpa memerlukan kabel.
• Hal ini meningkatkan fleksibilitas dan kenyamanan dalam pemasangan dan pemeliharaan.

Peningkatan Keandalan

• Limit switch modern menggabungkan material tahan lama dan desain kokoh untuk memastikan operasi yang andal dalam kondisi yang keras.
• Sensor magnetik dan teknologi solid-state meningkatkan keandalan dan mengurangi keausan mekanis.

Kemudahan Penggunaan

• Limit switch yang mudah digunakan dilengkapi dengan indikator LED, terminal yang mudah diakses, dan desain yang ringkas.
• Hal ini menyederhanakan instalasi, pemecahan masalah, dan pemeliharaan.

Ringkasan Akhir

Dengan kemajuan teknologi yang berkelanjutan, limit switch terus berkembang, mengintegrasikan fitur-fitur canggih dan konektivitas yang lebih baik. Perannya dalam otomatisasi industri akan terus berkembang, memastikan keamanan, efisiensi, dan keandalan dalam berbagai aplikasi.

Ringkasan FAQ

Apa itu limit switch?

Limit switch adalah sakelar yang diaktifkan secara mekanis untuk mendeteksi posisi atau pergerakan objek, menyediakan sinyal listrik untuk mengontrol proses atau mencegah kerusakan.

Apa jenis-jenis limit switch?

Jenis limit switch meliputi tipe tuas, plunger, roller, dan proximity, masing-masing dengan karakteristik dan aplikasi unik.

Bagaimana cara kerja limit switch?

Ketika aktuator limit switch bersentuhan dengan objek, kontak listrik internalnya menutup atau membuka, memberikan sinyal listrik untuk mengontrol proses.

Apa aplikasi limit switch?

Limit switch digunakan secara luas dalam otomatisasi industri, termasuk mengontrol konveyor, mesin pemotong, dan sistem pengangkatan, untuk memastikan keamanan, efisiensi, dan presisi.
