Pernahkah Anda melihat rangkaian listrik yang rumit dan bertanya-tanya bagaimana cara menganalisisnya? Teorema Thevenin hadir untuk membantu! Teorema ini adalah alat yang ampuh untuk menyederhanakan rangkaian listrik yang kompleks menjadi bentuk yang lebih mudah dipahami dan dianalisis. Bayangkan Anda memiliki rangkaian dengan banyak resistor, sumber tegangan, dan arus.
Teorema Thevenin memungkinkan Anda untuk mengganti semua komponen itu dengan hanya satu sumber tegangan dan satu resistor, yang disebut tegangan Thevenin (Vth) dan resistansi Thevenin (Rth).

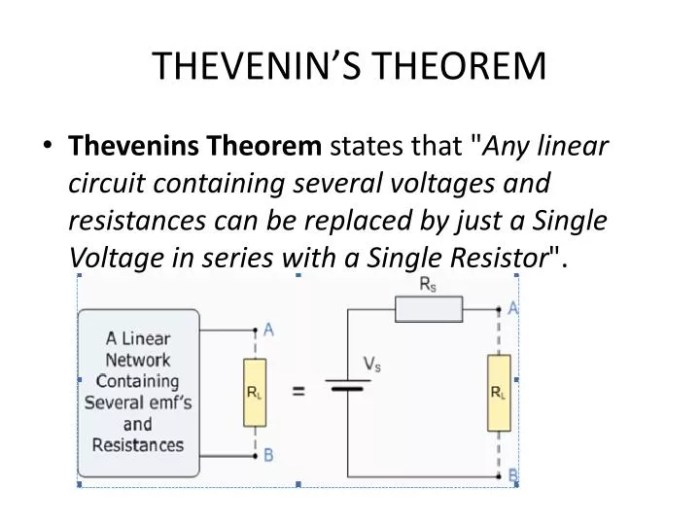

Teorema Thevenin adalah konsep penting dalam ilmu elektronika yang memungkinkan kita untuk menganalisis dan memahami perilaku rangkaian listrik yang rumit dengan cara yang lebih sederhana. Teorema ini menyatakan bahwa setiap rangkaian linear dengan dua terminal dapat digantikan dengan sumber tegangan tunggal (Vth) dan resistor tunggal (Rth) yang terhubung secara seri.
Dengan kata lain, rangkaian kompleks dapat disederhanakan menjadi rangkaian ekivalen yang lebih mudah dianalisis.
Pengertian Teorema Thevenin
Teorema Thevenin adalah konsep fundamental dalam analisis rangkaian listrik yang membantu kita menyederhanakan rangkaian kompleks menjadi rangkaian yang lebih sederhana. Teorema ini menyatakan bahwa setiap rangkaian linier dengan dua terminal dapat direpresentasikan dengan sumber tegangan tunggal (Vth) dan resistor tunggal (Rth), yang disebut sebagai rangkaian Thevenin.
Dengan menggunakan teorema ini, kita dapat menganalisis perilaku rangkaian yang rumit dengan lebih mudah.
Teorema Thevenin itu kayak sihir, lho! Dia bisa ngubah rangkaian rumit jadi sumber tegangan tunggal dan resistor tunggal. Nah, kalau pompa air kamu berisik, mungkin kamu butuh sihir Thevenin juga, tapi dalam bentuk lain. Coba cek solusi mengatasi pompa air berisik ini, siapa tau bisa bantu! Kembali ke Teorema Thevenin, prinsipnya ini berguna banget buat menganalisis dan mendesain rangkaian listrik, lho.
Jadi, jangan remehin sihirnya, ya!
Contoh Sederhana Penerapan Teorema Thevenin
Bayangkan sebuah rangkaian dengan baterai, resistor, dan lampu. Kita ingin mengetahui arus yang mengalir melalui lampu. Dengan menggunakan Teorema Thevenin, kita dapat menyederhanakan rangkaian kompleks ini menjadi rangkaian yang lebih sederhana. Kita akan mengganti bagian rangkaian yang rumit dengan sumber tegangan tunggal (Vth) dan resistor tunggal (Rth), yang mewakili perilaku rangkaian tersebut dilihat dari terminal lampu.
Cara Menggunakan Teorema Thevenin
Untuk menerapkan Teorema Thevenin, kita perlu melakukan dua langkah utama:
- Menentukan tegangan Thevenin (Vth): Tegangan Thevenin adalah tegangan yang diukur di antara dua terminal rangkaian ketika beban diputus. Untuk menemukan Vth, kita dapat menghitung tegangan terbuka rangkaian.
- Menentukan resistansi Thevenin (Rth): Resistensi Thevenin adalah resistansi yang dilihat dari dua terminal rangkaian ketika semua sumber tegangan diganti dengan short circuit (hubung singkat) dan sumber arus diganti dengan open circuit (putus). Untuk menemukan Rth, kita dapat menghitung resistansi ekivalen rangkaian dilihat dari terminal.
Setelah kita mendapatkan Vth dan Rth, kita dapat mengganti bagian rangkaian yang rumit dengan rangkaian Thevenin yang sederhana. Hal ini akan mempermudah analisis rangkaian dan perhitungan arus, tegangan, atau daya yang mengalir melalui komponen tertentu.
Teorema Thevenin itu keren, lho! Kayak magic, bisa meringkas rangkaian listrik kompleks jadi sumber tegangan dan resistansi tunggal. Nah, kalo listrik rumahmu boros, bisa banget nih diaplikasikan. Coba deh cari tahu solusi mengatasi listrik rumah boros di internet.
Gak cuma hemat duit, kamu juga bisa memahami sistem kelistrikan di rumahmu lebih baik, mirip banget gimana Teorema Thevenin ngebantu kita ngerti rangkaian listrik yang rumit.
Langkah-Langkah Penerapan Teorema Thevenin
Teorema Thevenin adalah alat yang ampuh dalam analisis rangkaian listrik. Dengan menggunakan teorema ini, kita dapat menyederhanakan rangkaian kompleks menjadi rangkaian yang lebih sederhana, yang terdiri dari sumber tegangan tunggal (Vth) dan resistor tunggal (Rth). Hal ini sangat berguna untuk menghitung arus yang mengalir melalui beban atau menganalisis pengaruh perubahan beban pada rangkaian.
Langkah-Langkah Penerapan Teorema Thevenin
Penerapan Teorema Thevenin melibatkan beberapa langkah yang sistematis. Mari kita bahas langkah-langkah tersebut secara rinci:
- Identifikasi Beban:Langkah pertama adalah menentukan bagian rangkaian yang ingin kita analisis. Bagian ini disebut sebagai beban (RL). Beban dapat berupa resistor, kapasitor, induktor, atau kombinasi dari elemen-elemen tersebut.
- Buang Beban:Setelah mengidentifikasi beban, kita harus membuangnya dari rangkaian. Artinya, kita membuka koneksi antara beban dan rangkaian yang tersisa.
- Hitung Tegangan Thevenin (Vth):Setelah membuang beban, kita perlu menghitung tegangan terbuka rangkaian yang tersisa. Tegangan ini disebut sebagai tegangan Thevenin (Vth). Untuk menghitung Vth, kita dapat menggunakan berbagai metode, seperti:
- Metode Superposisi: Metode ini melibatkan penghitungan kontribusi tegangan dari setiap sumber tegangan secara terpisah, kemudian menjumlahkannya.
Teorema Thevenin itu keren banget, lho! Dia bisa bikin kita ngerti gimana cara ngelihat sebuah rangkaian rumit jadi simpel. Nah, kalau kamu lagi pengen nambah ampere power supply kamu, bisa banget liat tipsnya di cara menambah ampere power supply.
- Metode Superposisi: Metode ini melibatkan penghitungan kontribusi tegangan dari setiap sumber tegangan secara terpisah, kemudian menjumlahkannya.
