Segi tiga daya daya nyata daya reaktif – Konsep segi tiga daya merupakan fondasi dalam memahami aliran energi dalam sistem kelistrikan. Segi tiga daya menggambarkan hubungan antara daya nyata (P), daya reaktif (Q), dan daya semu (S). Daya nyata adalah daya yang benar-benar digunakan untuk melakukan kerja, seperti menyalakan lampu atau menggerakkan motor.
Daya reaktif, di sisi lain, adalah daya yang disimpan dan dilepaskan oleh komponen reaktif seperti kapasitor dan induktor, tanpa melakukan kerja nyata. Daya semu adalah jumlah vektor dari daya nyata dan daya reaktif, yang mewakili total daya yang mengalir dalam sistem.
Memahami interaksi antara ketiga jenis daya ini sangat penting untuk mengoptimalkan efisiensi energi, meminimalkan kerugian, dan memastikan stabilitas sistem kelistrikan. Dalam kehidupan sehari-hari, kita dapat melihat contohnya pada penggunaan AC, yang membutuhkan daya reaktif untuk mengoperasikan kompresornya. Segi tiga daya membantu kita memahami bagaimana daya yang digunakan oleh AC terbagi antara daya nyata dan daya reaktif, serta bagaimana efisiensi sistem dapat dipengaruhi oleh faktor-faktor ini.
Pengertian Segi Tiga Daya
Segi tiga daya adalah representasi grafis dari hubungan antara daya nyata (P), daya reaktif (Q), dan daya semu (S) dalam sistem kelistrikan AC. Konsep ini penting untuk memahami bagaimana daya mengalir dan digunakan dalam sirkuit AC, serta bagaimana efisiensi daya dapat diukur dan ditingkatkan.
Hubungan Antara Daya Nyata, Daya Reaktif, dan Daya Semu
Daya nyata (P) adalah daya yang benar-benar digunakan oleh beban untuk melakukan kerja. Daya reaktif (Q) adalah daya yang disimpan dan dilepaskan oleh komponen reaktif seperti induktor dan kapasitor. Daya semu (S) adalah kombinasi dari daya nyata dan daya reaktif, yang mewakili daya total yang dikirimkan oleh sumber daya.

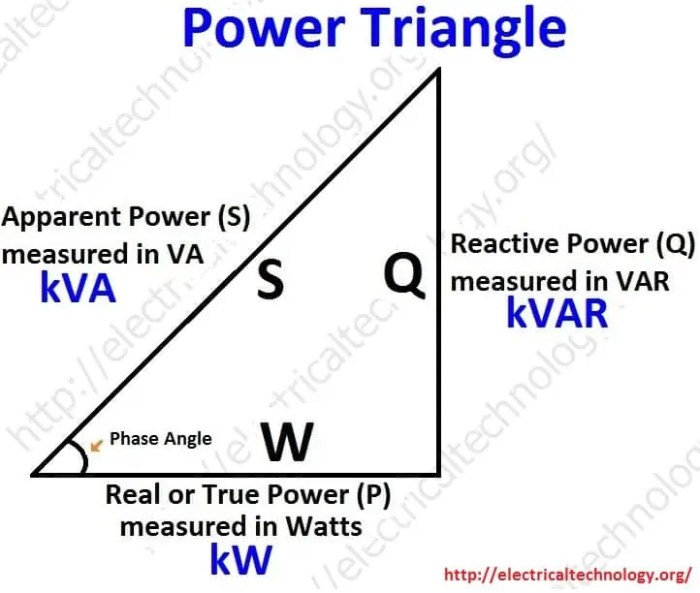

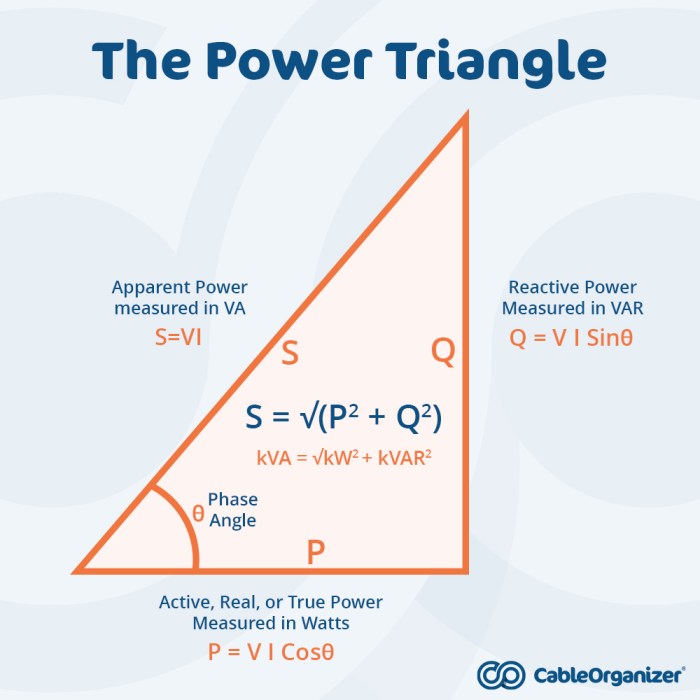

Ilustrasi Sederhana Segi Tiga Daya
Bayangkan sebuah segitiga siku-siku dengan sisi-sisi yang mewakili daya nyata (P), daya reaktif (Q), dan daya semu (S). Sisi miring segitiga mewakili daya semu (S), sisi alas mewakili daya nyata (P), dan sisi tegak mewakili daya reaktif (Q). Hubungan antara ketiga jenis daya ini dapat diilustrasikan dengan menggunakan teorema Pythagoras: S 2= P 2+ Q 2.
Tabel Jenis Daya
| Jenis Daya | Definisi | Satuan | Rumus |
|---|---|---|---|
| Daya Nyata (P) | Daya yang benar-benar digunakan oleh beban untuk melakukan kerja. | Watt (W) | P = V x I x cos(θ) |
| Daya Reaktif (Q) | Daya yang disimpan dan dilepaskan oleh komponen reaktif. | Volt-Ampere Reaktif (VAR) | Q = V x I x sin(θ) |
| Daya Semu (S) | Kombinasi daya nyata dan daya reaktif. | Volt-Ampere (VA) | S = V x I |
Daya Nyata (P)
Daya nyata, sering disingkat sebagai “P” dan diukur dalam watt (W), adalah ukuran sebenarnya dari daya yang digunakan oleh beban dalam suatu rangkaian listrik. Daya nyata mengacu pada daya yang benar-benar diubah menjadi bentuk energi yang bermanfaat, seperti cahaya, panas, atau gerakan, dan bukan hanya daya yang mengalir melalui sirkuit.
Peran Daya Nyata dalam Rangkaian Listrik
Daya nyata berperan penting dalam menentukan beban kerja suatu rangkaian listrik. Daya nyata yang lebih tinggi menunjukkan bahwa beban menggunakan lebih banyak energi untuk melakukan pekerjaan. Daya nyata juga penting untuk memahami efisiensi suatu rangkaian listrik, karena daya yang terbuang sebagai panas atau bentuk energi lain yang tidak diinginkan akan mengurangi efisiensi.
Contoh Aplikasi Daya Nyata dalam Kehidupan Sehari-hari
- Lampu pijar:Daya nyata yang tertera pada bola lampu pijar menunjukkan berapa banyak energi yang dikonsumsi oleh lampu tersebut untuk menghasilkan cahaya. Semakin tinggi daya nyata, semakin terang cahaya yang dihasilkan.
- Kompor listrik:Kompor listrik menggunakan daya nyata untuk memanaskan elemen pemanas, yang pada gilirannya memanaskan makanan. Semakin tinggi daya nyata, semakin cepat makanan akan matang.
- Motor listrik:Motor listrik menggunakan daya nyata untuk mengubah energi listrik menjadi energi mekanik. Semakin tinggi daya nyata, semakin besar torsi dan kecepatan yang dihasilkan oleh motor.
Pengukuran Daya Nyata
Daya nyata dapat diukur menggunakan alat ukur yang disebut wattmeter. Wattmeter mengukur arus dan tegangan dalam suatu rangkaian listrik dan mengalikan kedua besaran tersebut untuk mendapatkan daya nyata. Rumus untuk menghitung daya nyata adalah:
P = V x I
Konsep segitiga daya, yang terdiri dari daya nyata, daya reaktif, dan daya semu, merupakan representasi visual yang penting dalam memahami aliran daya dalam sistem listrik. Pemahaman yang mendalam tentang hubungan antara ketiga komponen daya ini menjadi kunci dalam mendesain dan mengoptimalkan sistem listrik yang efisien.
Sama halnya, ketika Anda ingin membuat blog dan kenapa harus, penting untuk memahami tujuan dan target audiens Anda. Melalui blog, Anda dapat berbagi pengetahuan dan pengalaman Anda tentang segitiga daya, seperti yang dijelaskan secara detail di ingin membuat blog dan kenapa harus.
Dengan demikian, Anda dapat menginspirasi dan membantu orang lain untuk memahami konsep segitiga daya secara lebih baik. Menyusun blog dengan konten yang informatif dan menarik dapat membantu Anda membangun reputasi sebagai ahli dalam bidang kelistrikan, dan bahkan dapat menjadi sumber pendapatan tambahan.
Dimana:
- P adalah daya nyata (dalam watt)
- V adalah tegangan (dalam volt)
- I adalah arus (dalam ampere)
Faktor yang Mempengaruhi Nilai Daya Nyata
Nilai daya nyata dipengaruhi oleh beberapa faktor, termasuk:
- Tegangan:Semakin tinggi tegangan, semakin tinggi daya nyata.
- Arus:Semakin tinggi arus, semakin tinggi daya nyata.
- Beban:Jenis dan karakteristik beban juga memengaruhi daya nyata. Misalnya, beban resistif seperti pemanas memiliki faktor daya 1, sedangkan beban reaktif seperti motor memiliki faktor daya kurang dari 1.
Ilustrasi Peran Daya Nyata dalam Pengoperasian Perangkat Listrik
Misalnya, perhatikan sebuah kipas angin listrik. Kipas angin ini dirancang untuk bekerja pada tegangan 220 volt dan arus 1 ampere. Daya nyata yang digunakan oleh kipas angin ini adalah:
P = V x I = 220 volt x 1 ampere = 220 watt
Ini berarti bahwa kipas angin tersebut menggunakan 220 watt energi listrik untuk menghasilkan aliran udara. Daya nyata ini digunakan untuk menggerakkan motor kipas angin, yang pada gilirannya memutar baling-baling kipas untuk menghasilkan angin. Semakin tinggi daya nyata, semakin kuat aliran udara yang dihasilkan oleh kipas angin.
Daya Reaktif (Q)
Daya reaktif, dilambangkan dengan Q, adalah bagian dari daya total dalam suatu rangkaian listrik yang tidak melakukan kerja nyata. Daya reaktif ini terkait dengan penyimpanan energi dalam medan listrik dan magnetik komponen reaktif seperti kapasitor dan induktor. Daya reaktif tidak menghasilkan panas, namun tetap penting dalam operasi rangkaian listrik karena memengaruhi efisiensi dan stabilitas sistem.
Konsep segitiga daya, yang terdiri dari daya nyata, daya reaktif, dan daya semu, menjadi sangat relevan ketika membahas tentang memperbaiki lampu sorot portable yang mengalami masalah. Dalam memperbaiki lampu sorot portable yang mengalami gangguan pada sistem kelistrikannya , pemahaman tentang daya nyata yang dibutuhkan untuk menerangi, daya reaktif yang terbuang akibat induktansi, dan daya semu yang merupakan penjumlahan keduanya, menjadi penting.
Analisis segitiga daya membantu dalam menentukan efisiensi sistem pencahayaan, sehingga kita dapat memperbaiki lampu sorot portable tersebut dengan tepat dan meminimalisir pemborosan energi.
